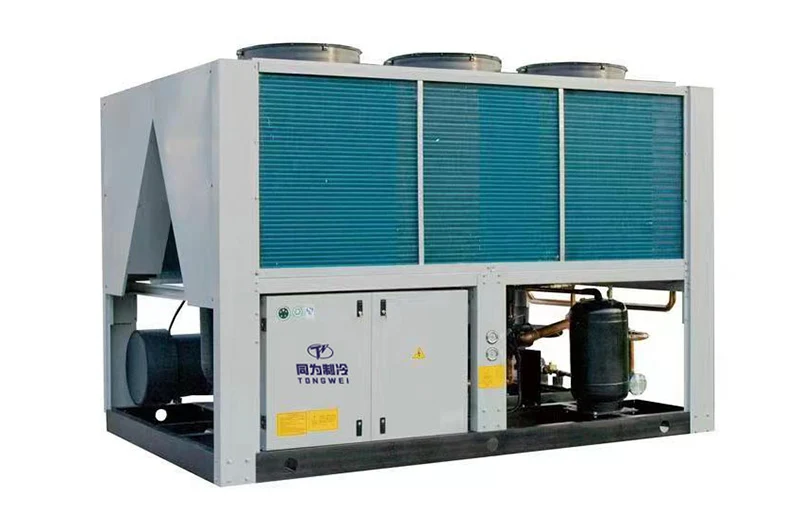

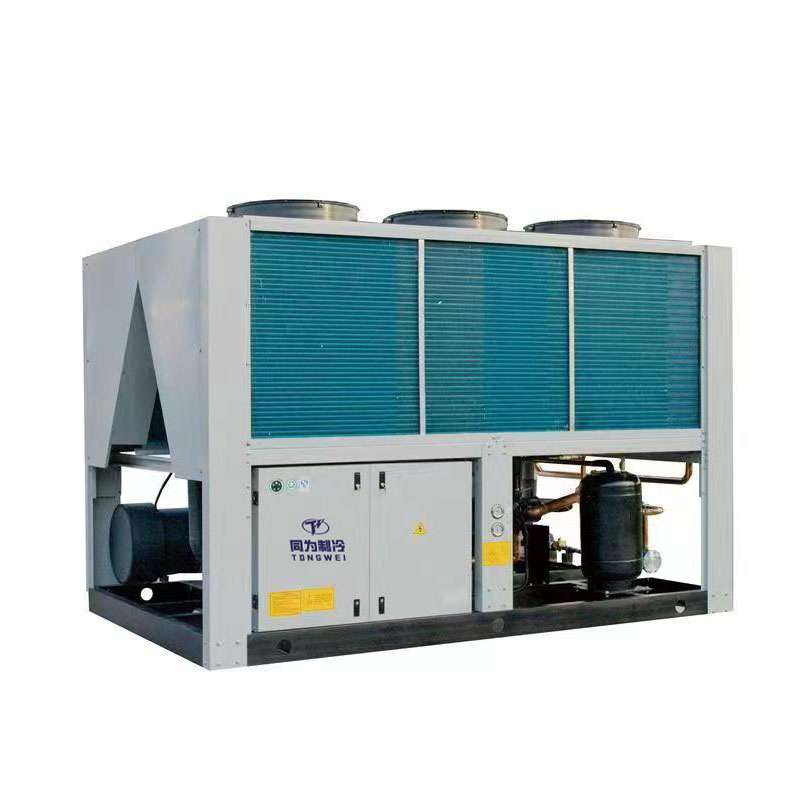

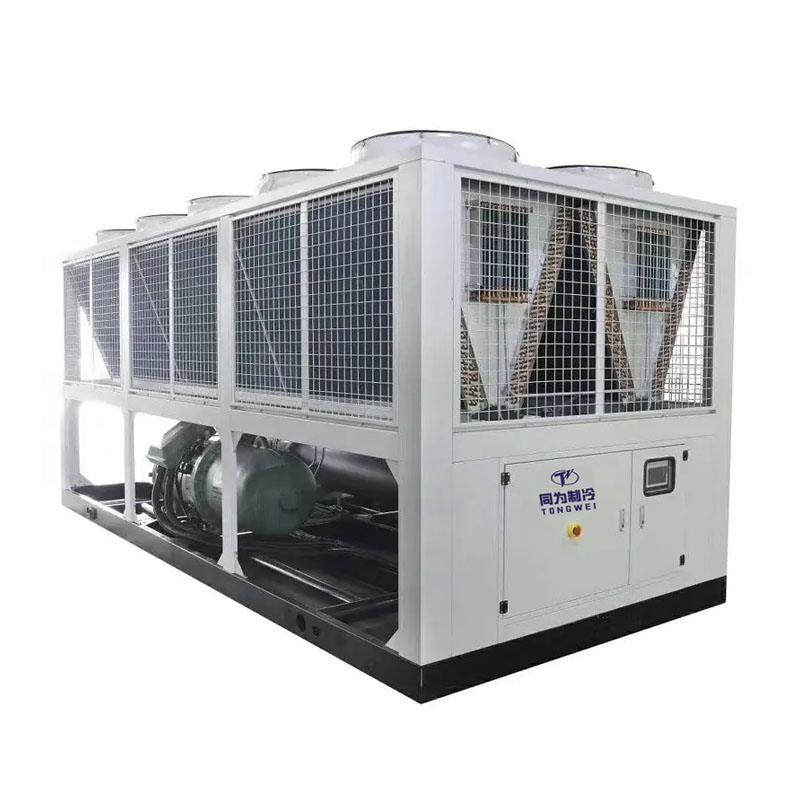

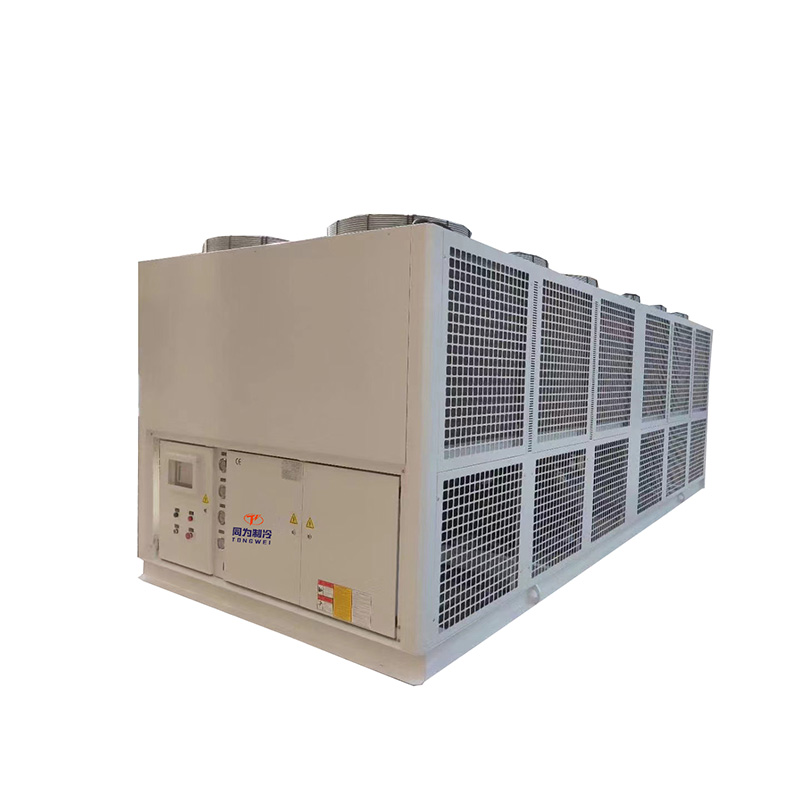

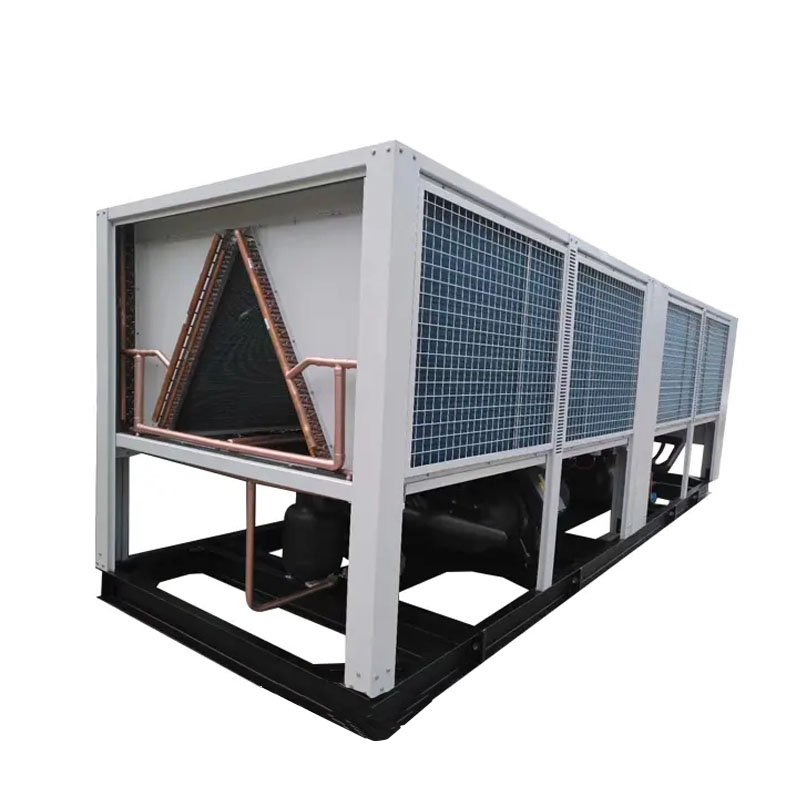

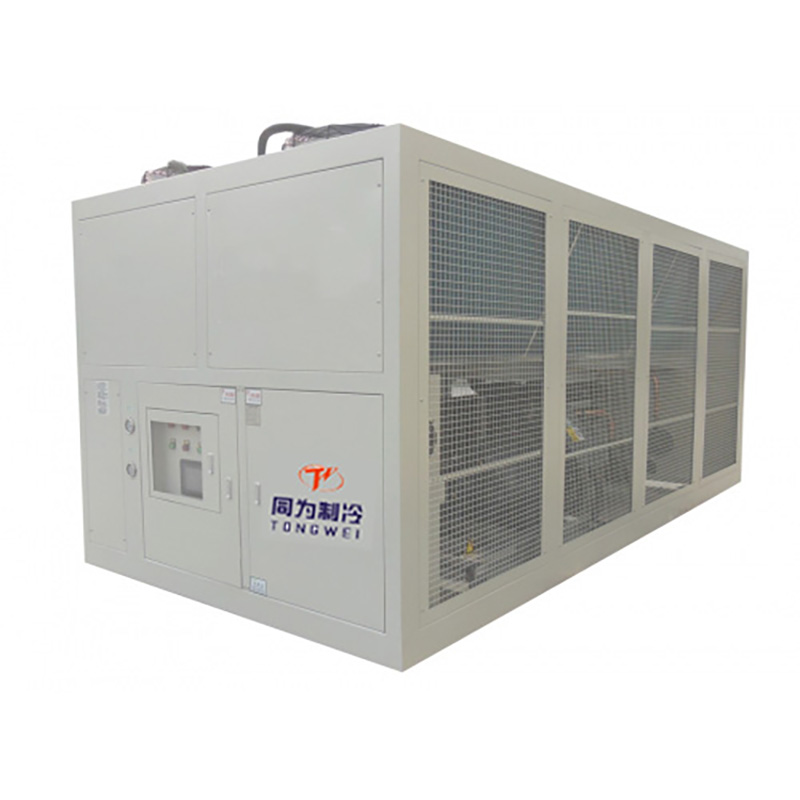

100 тонн 350 кВт промышленного воздушного охлаждения блок чиллера

100 тонн 350 кВт промышленного воздушного охлаждения блок чиллера

100 Ton 350KW industrial air cooled screw chiller unit is a refrigeration machine that cooling directly  by mechanical circulation of ambient air directly through the chiller's condenser coil, expelling heat to the atmosphere.This unit is equipped with one Hanbell brand famous screw type compressors with variable speed drive options for increased efficiency ,and using R407c, R22, R134a, and R404a are all available depending on the screw Рабочие условия чиллера, требования к применению и температура окружающей среды от -20 ° F до 125 ° F (от -29 ° C до 52 ° C), теплообменник оболочки и трубки, расширительный клапан и конденсатор с воздушным охлаждением. Он широко используется во многих отраслях и применении, таких как: пластиковая промышленность, такая как инъекционная форма, машина для издачи, выдувающая форма для формования, химический процесс, процесс пищи и напитки, такие как ежедневное охлаждение молока, которое может генерировать температуру охлажденной воды от 20 ° F до 80 ° F (от -7 ° C до 27 ° C).

Наш 350 кВт промышленного воздушного охлаждения доступен с или без интегрированных насосных пакетов, в том числе накачивание высокого и низкого давления с выделенными и встроенными подчеркиваемыми и не давными резервуарами.

Будучи лучшим производителем китайского и поставщика винтового чиллера с воздушным охлаждением, Tongwei экспортировал различные охлаждающие чиллеры с воздушным охлаждением от 40ton, 50ton, 80ton и 150ton в США, Канаду, Филиппины, Австралия, Малайзия, Сингапур, Индонезию, Чили, Мексика, Аргентина, Южная Африка, Каувейт, эг. Опыт охлаждения, мы гарантируем производство самого высокого качества машины Chiller с удивительными спецификациями, супер-гарантированными предложениями и лучшими после продаж. Tongwei может предоставить не только стандартные чиллеры конфигурации, но и некоторые другие индивидуальные винтовые чиллер. Пожалуйста, свяжитесь с нами, чтобы получить лучшее решение для водяного охлаждения винтового чиллера.

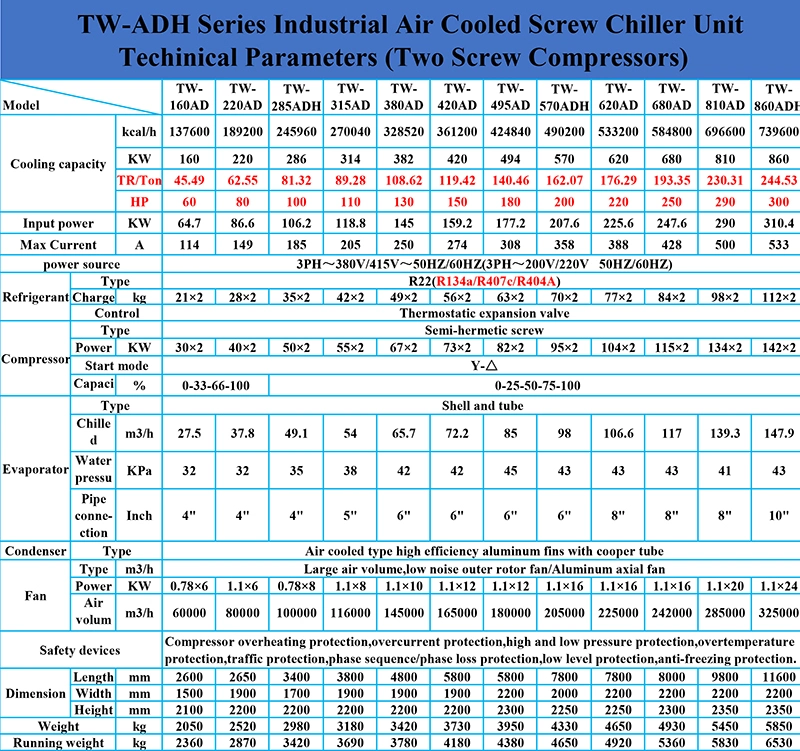

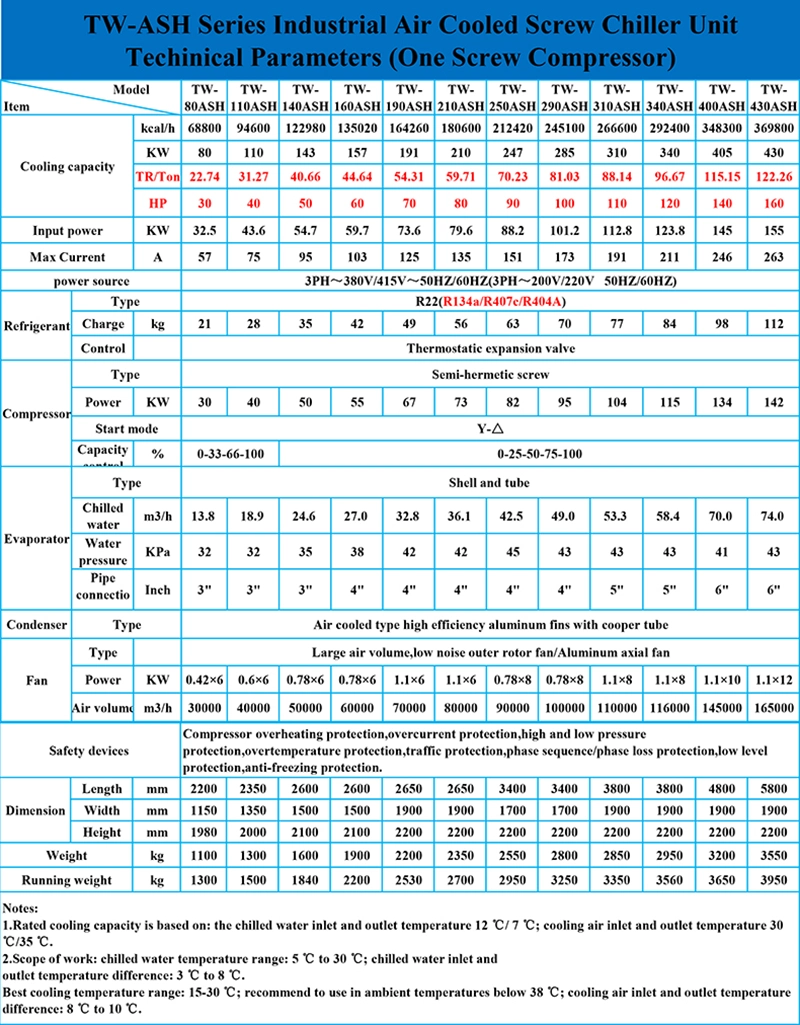

1. Техническая спецификация блок чиллера с охлаждением прохладного охлаждения

2. Как работает 100 -тонное промышленное воздушное охлаждение винтового охлаждения?

Для чиллера винта с воздушным охлаждением чиллер с высокоэффективной оболочкой и испарителем трубки, без резервуара для воды и водяного насоса внутри чиллера, поэтому ему необходимо подключить буферный бак и насос снаружи, см. Рисунок для подключения к удару для справки:

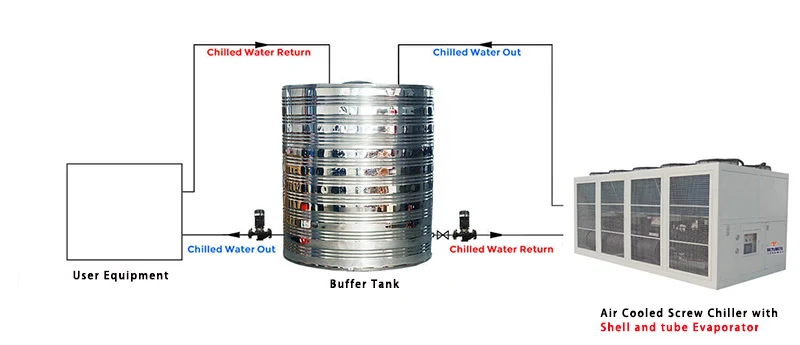

100 тонн 350 кВт промышленного воздушного охлаждения блок чиллера с буферным резервуаром для воды наружная установка для справки

3. Финалы промышленного воздушного охлажденного чиллера чиллера

✮well Известный бренд винтовой компрессор

Блок принимает германию Битцер или Тайвань Ханбелл, полуметичный винтовой компрессор бренда. Последний профиль винтового ротора от 5 до 6 с отличной эффективностью.

Регулируемый бесконечный или тщательно ступенчатый контроль мощности, обладает энергоэффективными, стабильными и тихими. Наиболее современный запатентованный процесс изысканного производства. Полный интеллектуальный мониторинг и защита, включая мониторинг температуры теплового двигателя, мониторинг последовательности фазы, ручной сброс блокировки, датчик температуры масла.

Широкий ассортимент хладагента для опциона, включая R134A, R407C и R22 (R404A по запросу).

✮ Микропрограммирование Система управления

Промышленное PLC Centralized Control в сочетании с системой управления мощностью компрессора, точно мониторинг. Интегрированная защита для низкой температуры, высокого/низкого давления, антимер, пропущенного фазой, антифазной, перегрузки, двигателя над температурой, дифференциалом масла, переключателем потока, задержкой запуска.

Необязательный язык работы, ведущий меню, состояние работы подразделения легко корректировать.

✮easy установка, надежная работа

Это не нужно подключаться к охлаждающей башне

Тесно ступененный запуск, минимизируйте влияние на электричество.

Устойчивая и безопасная работа, низкая вибрация, легко для установки.

Полностью подключен, осмотрел и протестировал предварительную доставку, экономя время и стоимость установки.

W-формовый конденсатор типа алюминиевого плавника, обеспечивающий достаточную площадь теплообмена в пределах меньшего размера единицы

-Высокий эффективный испаритель с внутренней медной трубкой. Двигатель отделен от сетевого покрытия, фиксированный на выхлопном отверстии металлическим контролем Siemens PLC, сенсорным интерфейсом ЖК-дисплея.

Стандартный дизайн взимается R22, CFC Free R407C, R410A, R404A, R134A для опции.

380V-415V/50 Гц 3PH для стандартной конструкции. Различный дизайн по запросу клиента, такой как 220-570 В 60 Гц 3PH для клиентов Филиппины, Мексики или США.

4. Что являются основными компонентами 100 -тонного 350 кВт промышленного воздушного охлаждения блок чиллера

4.1 Компрессор

Компрессор является ключевым двигателем в промышленном воздушном охлажденном блоке винта, потому что он дает изменения давления, чтобы помешать хладагент.

Для 100 -т 350 кВт воздушного охлаждения синхронизации, который находится с одним блоком винтовой марки Hanbell или винтовым компрессором, в зависимости от необходимой пропускной способности, с использованием хладагента R407C, этот бренд сдается с высокой эффективностью охлаждения, низким шумом, энергосбережением, защитой окружающей среды и долговечностью, безопасностью и стабильности.

Каждый винтовой компрессор с 4 этапами управления энергией 25%-50%-75%-100%, чтобы убедиться, что весь винтовой чиллер стабилен и гарантирует высокие характеристики охлаждения.

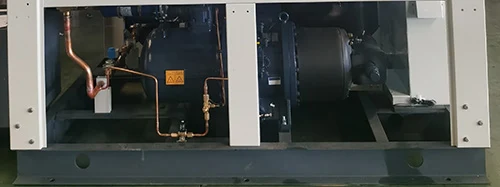

Винтовой компрессор Ханбелл

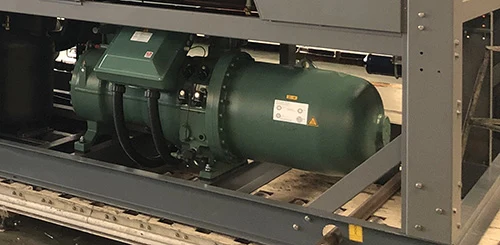

Бискратор винтовой компрессор

4.2 испаритель

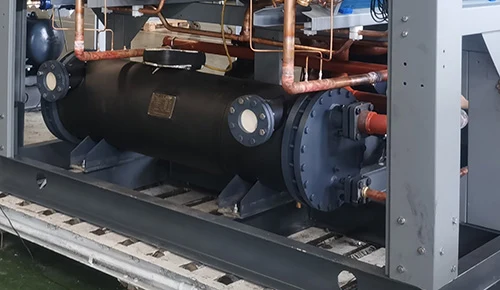

Испаритель является важнейшим компонентом блок чиллера промышленного воздушного охлаждения, так как он отвечает за извлечение тепла из охлаждаемой жидкости, он расположен между компрессором и расширительным клапаном. Винт компрессор Chiller использует высокоэффективную оболочку с замкнутым петлей и теплообменник типа трубки в качестве испарителя.

Испаритель раковины и трубки

5.3 Конденсатор

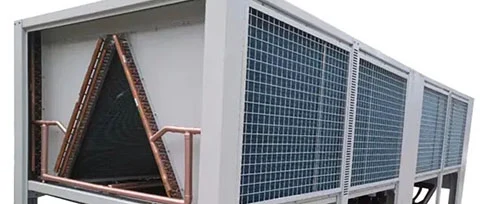

Конденсатор для авиационного чиллера с воздушным охлаждением оснащен эффективными ребрами поперечного сеть и медными трубками с резьбой для женщин для высокой эффективности теплообмена и хорошей стабильности.

Алюминиевый плавник+вентилятор конденсатор

5.4 Панель контроллера

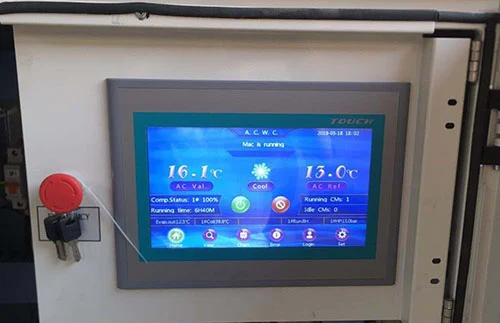

Чиллеры Tongwei используют интегрированную систему управления ПЛК с интерфейсом человека-компьютером и большой светодиодной сенсорной панелью.

Панель контроллера ПЛК

5. Как я могу выбрать правильный промышленное воздухооснованное блок чиллера?

Существует пять важных спецификаций чиллера, которые вам необходимо рассмотреть при выборе чиллера для вашего применения: емкость охлаждения для чиллера, напряжение, необходимое для работы, связанная мощность насоса и скорость потока (свяжитесь с нами для пользовательского выбора), хладагент и тип испарителя.

5.1 Рассчитайте емкость правого охлаждения для чиллера

Один из наиболее часто спрашиваю о том, как мы можем знать охлаждающую способность для чиллеров.  Мы используем KW, TON, но/H, KCAL/H, чтобы выбрать охлаждение чиллера: 1 кВт = 860 ккал/ч;  1 тонна = 3,517 кВт;

1 кВт = 3412 BTU/H;

Существует также формула для расчета охлаждающей способности для чиллера:.

Емкость охлаждения (кВт) = скорость потока (M3/H)*изменение температуры (T1-T2) /0,86

Тепловая нагрузка = C (удельное тепло)* M (выход качества в час)* Изменение температуры (T1-T2)

Негабаритный чиллер на 20% идеального размера в кВт = кВт x 1,2

Отмечено: T1: температура входящей воды (℃) T2: Требуемая температура охлажденной воды (℃)

Например, какой размер чиллера требуется для охлаждения воды 10 м³ от 35 ° C до 15 ° C за 1 час?

Дифференциал температуры = 35 ℃ -15 ℃ = 20 ℃

Скорость потока воды = 10 м³/час

Охлаждающая способность в кВт = 10 х 20 ÷ 0,86 = 232 кВт

Негабаритный чиллер = 232 x 1,2 = 278,4 кВт

Требуется 278,4 кВт охлаждающей способности для чиллера.

5.2 Сила

Различные страны и регионы имеют различные стандарты для промышленного электроэнергии, общие поставки электроэнергии-208-230 В, 380-420 В, 440-480 В, 50 Гц или 60 Гц, 3Fase.

Такой на Филиппинах источник питания составляет 220 В 60 Гц 3PH, 380 В 60 Гц 3PH, 460 В 60 Гц 3PH;

В Сингапуре и Малайзии источник питания составляет 415 В 50 Гц 3PH;

В Мексике источник питания составляет 220 В 60 Гц 3PH;

В США источник питания составляет 208 В 60 Гц 3PH; 575 В 60 Гц 3PH; 480 В 60 Гц 3PH и т. Д.

5.3 хладагент

R22, R407C, R404A, R134A являются дополнительными вариантами.

R22: Хороший охлаждающий эффект, но R22 считается мощным парниковым газом, поэтому он запрещен в большинстве стран.

R407C: хорошая замена для R22, хороший охлаждающий эффект.

R404A: подходит для применения, требующей низкой температуры (ниже -10 ° C).

R134A: неплоховой газ, используемый в основном в качестве «высокотемпературного» хладагента, подходящего для чиллера с воздушным охлаждением, работающим при высокой температуре окружающей среды выше 50 ℃.

5.4 Выберите испаритель

В винте -чиллере с воздушным охлаждением обычно используется один испаритель: просто теплообменник для оболочки и трубки. Удашающий и испаритель типа трубки, который требует дополнительного буферного бака для подключения.

5.5 буферная емкость резервуара выбора

Емкость буфера бака может быть настроена в соответствии с конкретными потребностями. Он может буферировать большую тепловую нагрузку, хранить более охлажденную воду.

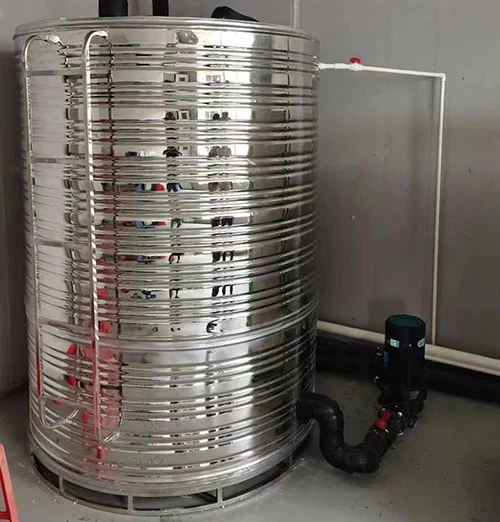

304 резервуар для воды из нержавеющей стали

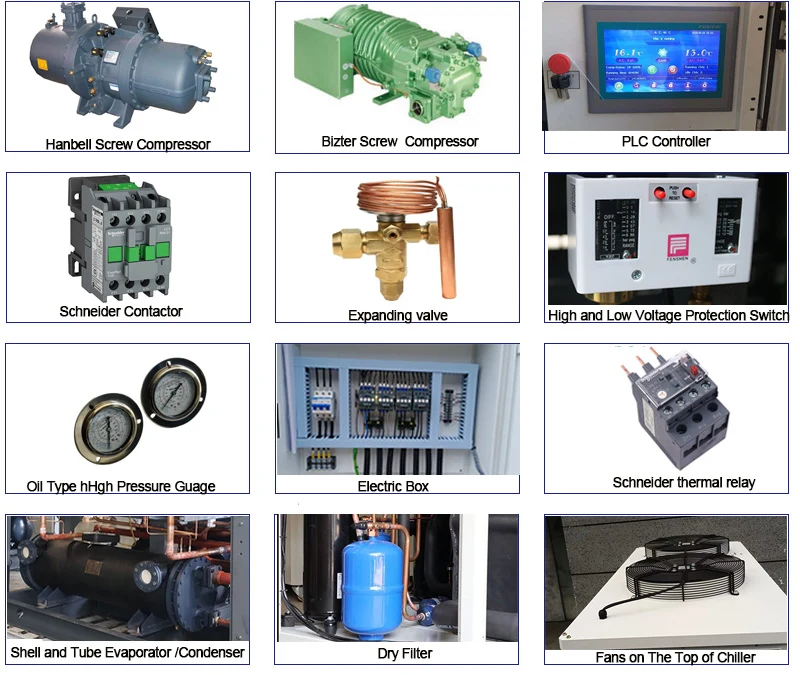

6. Смешанная часть для винтового чиллера с воздушным охлаждением

7. Какова разница между чиллером винта с воздушным охлаждением и чиллером винта с водяным охлаждением

Проводится на воздушном охлажденном и водяном охлаждении чиллеры винтов-это типы винтов, используемых для применения охлаждения в различных отраслях промышленности.

Основное различие между чиллером винта с воздушным охлаждением и чиллером винта с водяным охлаждением - конденсатор:

Конденсатор чиллера винта с воздушным охлаждением охлаждается окружающим воздухом, который тепло, генерируемый во время процесса охлаждения, рассеивается в окружающий воздух;

Прилив винта с водяным охлаждением с конденсатором для водяного типа с оболочкой и трубкой, который прикреплен к охлаждающей башне и обычно используется в средних и широких установках, где доступна вода. Так что тахлый охлаждение водяного охлаждения.

Но если ваша температура окружающей среды очень высока выше 50 ℃, мы предлагаем вам использовать авиационное охлаждение, так как чиллер винта с воздушным охлаждением может употреблять больше энергии для достижения той же охлаждающей способности из-за ограничений воздуха, как теплообменная среда, а чиллер с водяным охлаждением использует постоянный источник воды для более энергосбережения и лучше.

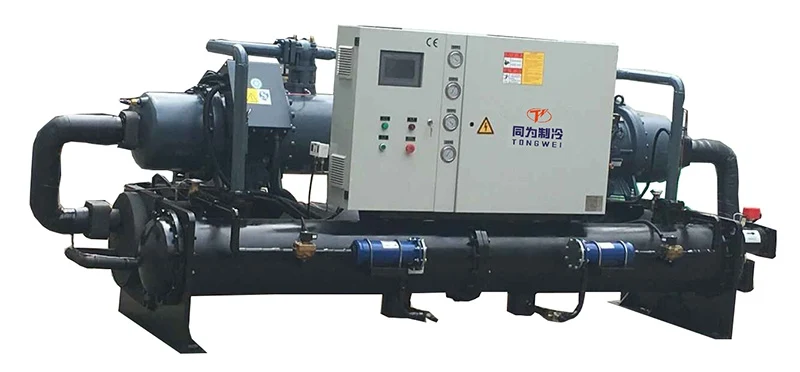

Винт -охлаждающий чиллер

8. Индустриальное применение блок чиллера винта промышленного воздушного охлаждения

Промышленные винтовые агрегаты с воздушным охлаждением являются очень популярной охлажденной системой, которая может обеспечить устойчивые и надежные источники водяного охлаждения как для промышленного, так и для коммерческого использования.

Винтовые чиллеры с воздушным охлаждением также широко используются в пластиковой промышленности, пищевой промышленности, химической промышленности и цементном/ бетонном охлаждении.

8.1 Пластическая промышленность

Винтовые чиллеры с воздушным охлаждением также широко используются в пластиковой обработке и пластиковой промышленности, включая пластиковую литью, пластиковую экструдию и линии экструзии, выдувные формовочные машины.

Функция использования винтового чиллера с воздушным охлаждением состоит в том, чтобы обеспечить расход потока охлаждающей воды для охлаждения температуры пластиковой формы, чтобы убедиться, что качество продукта и эффективность производства.

Винт -охлаждение воздушного охлаждения для пластиковой промышленности

8.2 Индустрия продуктов питания и напитков

Винтовые чиллеры с воздушным охлаждением - это эффективный способ охладить ваши продукты без замораживания в производственном судне. Некоторые примеры, такие как ферментация вина, чиллер пива/пивоваренного завода, газированные чиллеры воды и молочные процессы, были усилены с использованием чиллера с прокручиванием в воде. Вода охлаждается в чиллерах, а затем течет через трубки с замкнутыми петлями, прикрепленные к теплообменнику и контейнерам для напитков. Это предотвращает коррозию металла, часто встречающуюся в воде, а также сохраняет ваш продукт при постоянной температуре. Если вам нужны лучшие дрожжи, чтобы сохранить фермент вина или предотвратить прогорку молока, винтовой чиллер может помочь вам достичь ваших идеальных результатов.11.

Винт -авиационный чиллер для пищевой промышленности

8.3 Химическая промышленность

Фармацевтическая промышленность готовит лекарства, обрабатывая различные параметры отопления и охлаждения в качестве смешивания, экструзии, смешивания, винта с воздушным охлаждением-это охлаждающие машины, обеспечивающие низкотемпературную охлаждающую воду, снижают температуру химического механизма и фармацевтической обработки охлаждения.

Винт -авиационный чиллер для химической промышленности

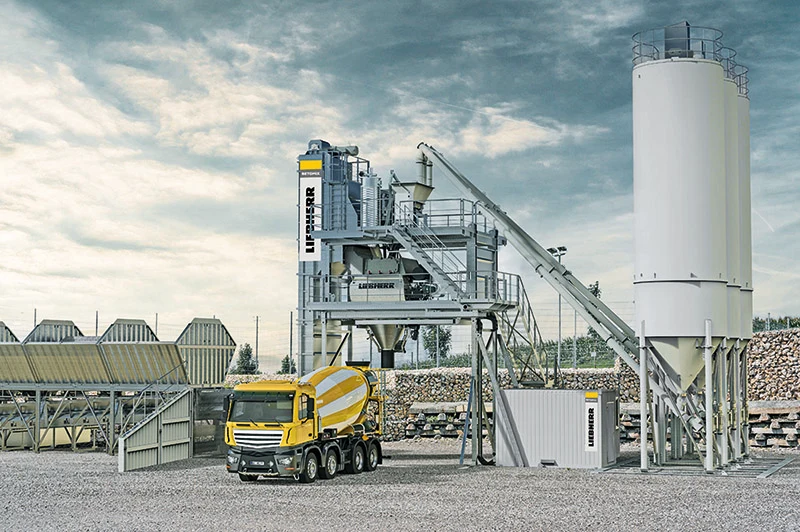

8.4 Цемент /бетонное охлаждение

Производство цемента включает в себя серию химических реакций, которые генерируют значительное количество тепла. Обычно смешивается с водой до материала, известного как бетон, температура которой в значительной степени определяется водой, используемой в химической комбинации цементных агрегатов и воды.

Винт Чиллер для цемента и бетонного охлаждения

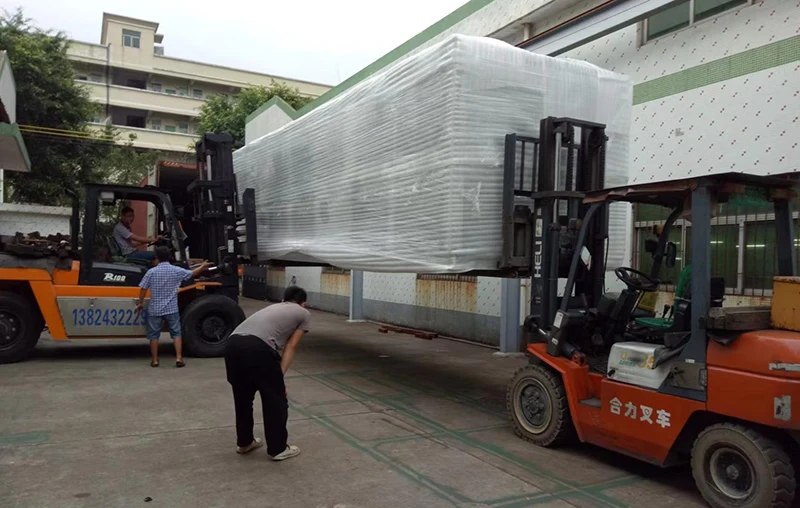

9. СПАСИБОМА 100 ТОННАЯ 350 КВт промышленного воздушного охлаждения блок чиллера

Как профессиональный поставщик и экспортер с водным чиллером, у нас есть собственный экспедитор, чтобы организовать отгрузку. Наша машина из чиллера с фанерной упаковкой, которая предотвращает повреждение во время транспортировки и соответствовать стандартам экспорта. Есть три способа доставки вашего чиллерского блока:

1. Управление по воздуху: поскольку чиллер с компрессором, водяным насосом и вентиляторов, сжатый хладагент и масло внутри компрессора - опасный предмет с возможностью взрыва, поэтому ему необходимо выпустить сжатый хладагент перед транспортировкой. (Это означает, что водный чиллер без хладагента при выборе этого пути доставки. После того, как машина прибывает в пункт назначения, вам необходимо добавить хладагент местными профессионалами.

2. Управление по морю: время транспортировки длиннее, чем по воздуху, но стоимость груза дешевая, и нет необходимости добавлять хладагент после того, как оборудование прибывает в пункт назначения. Этот путь доставки является наиболее подходящим способом транспортировки для доставки вашего местного порта.

3. Если у вас есть свой собственный контейнер для отгрузки в вашем другом поставщике в Китае, мы можем помочь вам доставить машину чиллера вашему поставщику в любом городе Китая.
