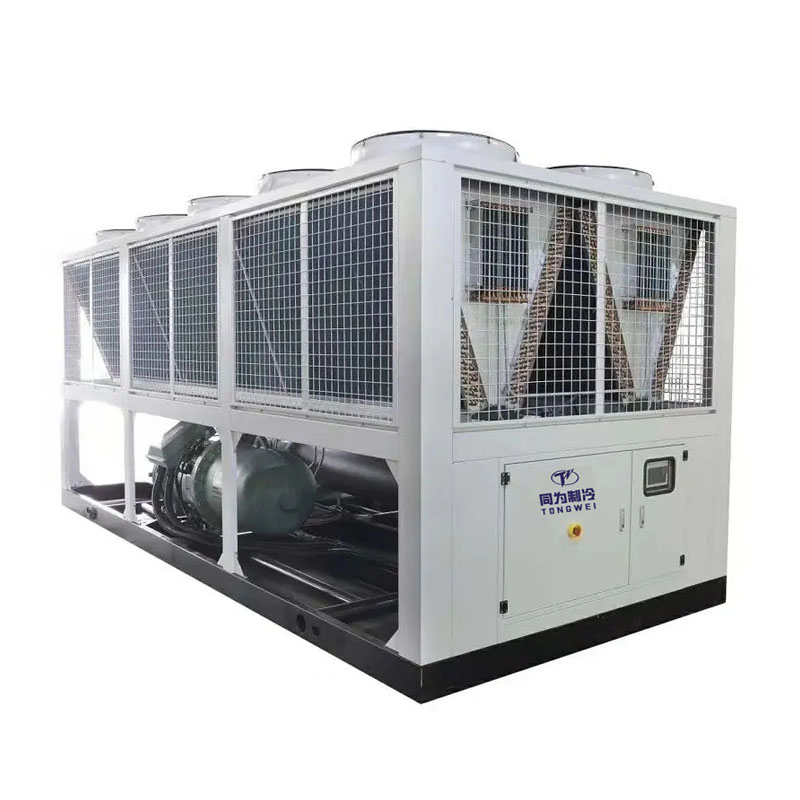

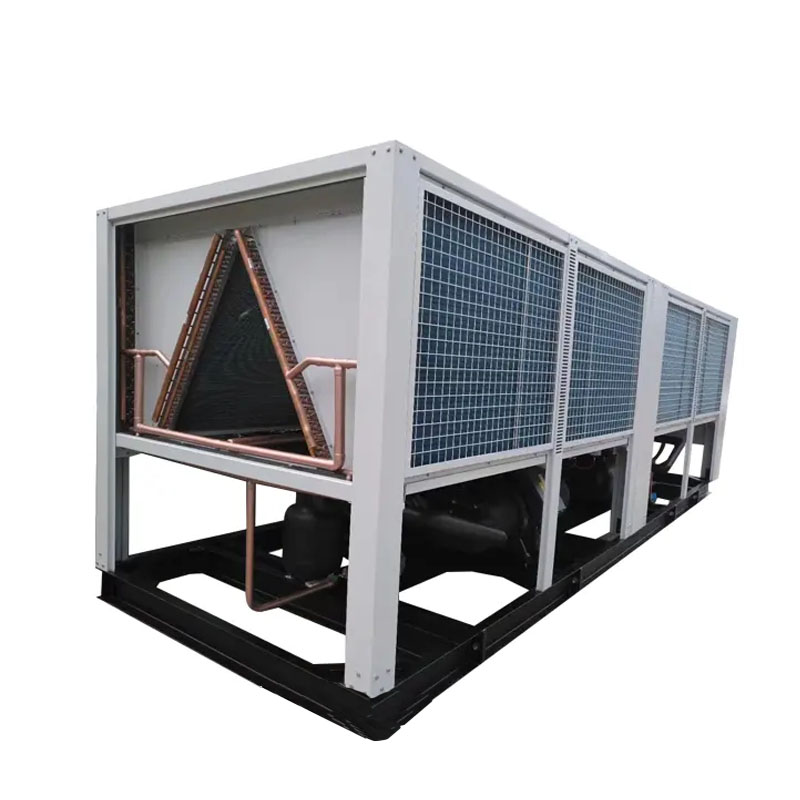

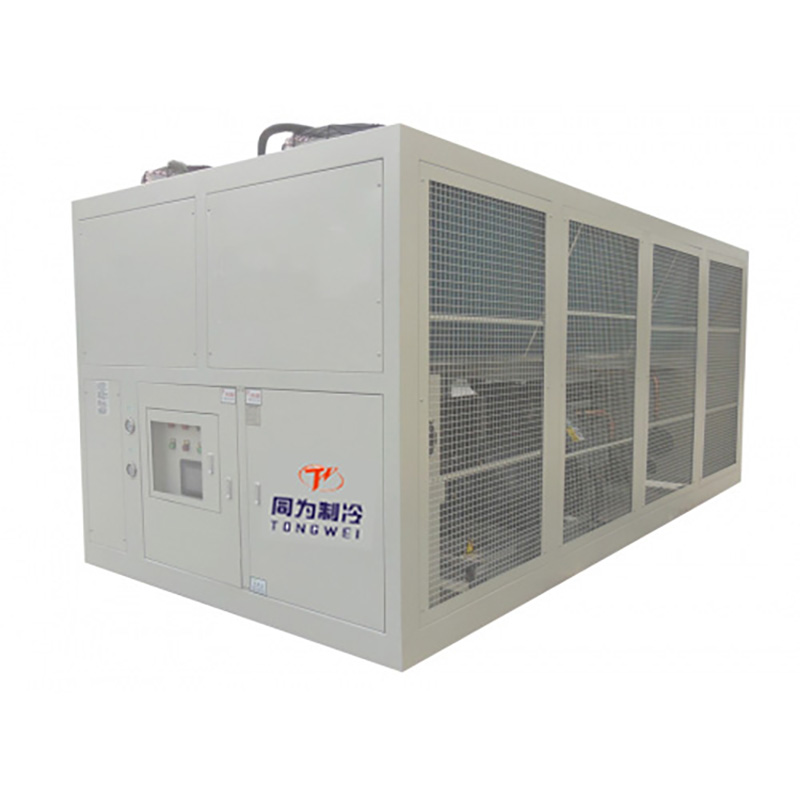

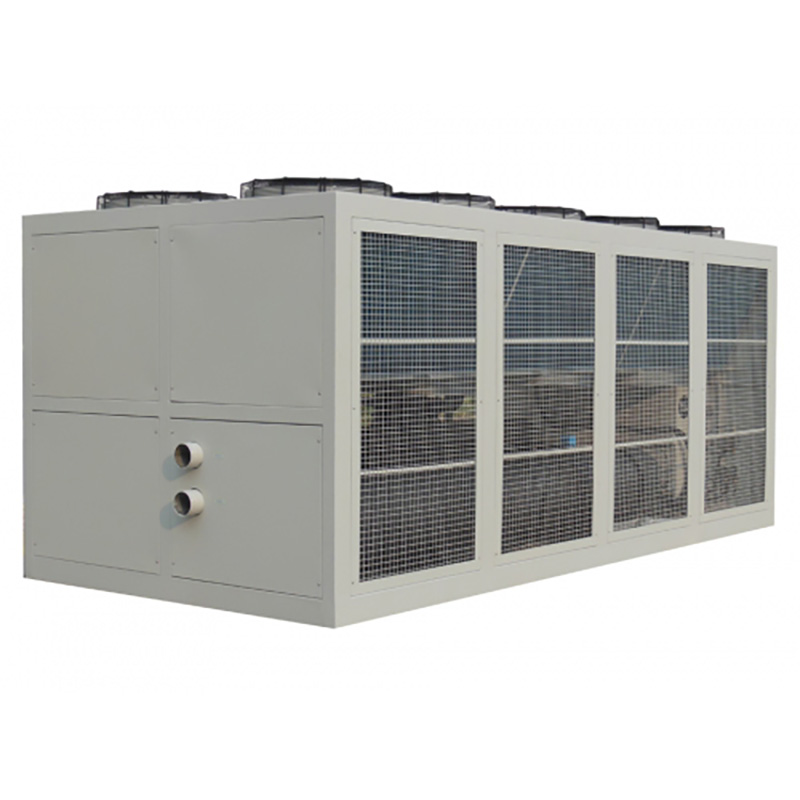

120 тонн, 400 кВт, винтовой чиллер с воздушным охлаждением

Винтовой чиллер с воздушным охлаждением 120 тонн/400 кВт

Высококачественный винтовой чиллер с воздушным охлаждением мощностью 120 тонн и мощностью 400 кВт предлагается китайским производителем Tongwei. Винтовой чиллер с воздушным охлаждением также называют чиллером с винтовым компрессором с воздушным охлаждением. Это надежная охлаждающая машина, обеспечивающая малошумную и безвибрационную работу охлаждения для систем с большой холодопроизводительностью. Она оснащена винтовым компрессором и конденсатором с воздушным охлаждением для рассеивания тепла в системе. эффективно нагревает, не требуя подачи охлажденной воды, которая поглощает тепло из технологической воды, а затем передает тепло воздуху вокруг холодильной установки.

120-тонный винтовой чиллер с воздушным охлаждением также называется чиллером с винтовым компрессором с воздушным охлаждением, который оснащен двумя полугерметичными винтовыми компрессорами Hanbell, использующими R407c, R22, R134a и R404a. Все они доступны в зависимости от рабочего состояния винтового чиллера и требований применения. и температура окружающей среды.

120-тонный промышленный винтовой охладитель с воздушным охлаждением подходит для литья под давлением, резины, печати, литья пластмасс под давлением, производства напитков, полировки металлов, фармацевтической промышленности и других отраслей промышленности.

Как профессиональный китайский производитель и поставщик чиллеров, мы можем предоставить полный ассортимент винтовых чиллеров с воздушным охлаждением, холодопроизводительностью от 80 кВт до 1000 кВт и диапазоном регулирования температуры чиллера от +25 ℃ до -30 ℃.

Техническая спецификация винтового охладителя мощностью 120 тонн, 400 кВт с воздушным охлаждением МОДЕЛЬ: TW-420ADH

Как работает винтовой чиллер с воздушным охлаждением мощностью 120 тонн и мощностью 400 кВт?

120-тонный винтовой охладитель с воздушным охлаждением и резервуаром для буферной воды, установленный снаружи для справки

Особенности винтового чиллера с воздушным охлаждением

»Контроль температуры от 7 ℃ до 25 ℃

»Высококачественный винтовой компрессор Hanbell/Bizter

»Кожухотрубный испаритель

»ПЛК-контроллер

»Нет необходимости в водяной градирне

»Простая установка и эксплуатация, низкие затраты на техническое обслуживание

Каковы основные компоненты винтового чиллера с воздушным охлаждением мощностью 120 тонн и мощностью 400 кВт?

4.1 Компрессор

Компрессор является ключевым двигателем винтового чиллера с воздушным охлаждением, поскольку он создает изменения давления для перемешивания хладагента.

Для 120-тонного чиллера, который оснащен 2 единицами винтового компрессора Hanbell или винтового компрессора Bizter (опция), в зависимости от требуемой холодопроизводительности, с использованием хладагента R407C, компрессор этой марки отличается высокой эффективностью охлаждения, низким уровнем шума, энергосбережением, защитой окружающей среды и долговечностью. безопасность и стабильность.

Каждый винтовой компрессор имеет 4 ступени регулирования энергопотребления 25%-50%-75%-100%, что обеспечивает стабильность работы всего винтового чиллера и гарантирует высокую эффективность охлаждения.

Винтовой компрессор Ханбелл

Винтовой компрессор Бизтер

4.2 Испаритель

Испаритель является важнейшим компонентом стационарного чиллера с воздушным охлаждением, поскольку он отвечает за отвод тепла от охлаждаемой жидкости и расположен между компрессором и расширительным клапаном. Стационарный чиллер с воздушным охлаждением В качестве испарителя используется высокоэффективный кожухотрубный теплообменник с замкнутым контуром.

Кожухотрубный испаритель

4.3 Конденсатор

Конденсатор винтового чиллера с воздушным охлаждением оснащен эффективными ребрами с поперечным швом и медными трубками с внутренней резьбой, обеспечивающими высокую эффективность теплообмена и хорошую стабильность. Его функция заключается в охлаждении пара хладагента, выходящего из компрессора, в жидкость или газожидкостную смесь. .

Алюминиевый ребро+вентилятор Конденсатор

4.4 Панель контроллера

Чиллеры Tongwei используют интегрированную систему управления ПЛК с человеко-компьютерным интерфейсом и большой светодиодной сенсорной панелью.

Панель контроллера ПЛК

Как выбрать правильный винтовой чиллер с воздушным охлаждением?

При выборе чиллера для вашего применения необходимо учитывать четыре важные характеристики чиллера: холодопроизводительность чиллера, напряжение, необходимое для работы, мощность соответствующего насоса и расход (свяжитесь с нами для индивидуального выбора), хладагент и испаритель. тип.

5.1 Расчет правильной холодопроизводительности чиллера

Один из наиболее часто задаваемых вопросов о том, как узнать холодопроизводительность чиллеров.  Мы используем кВт, тонну, бут/ч, ккал/ч, чтобы выбрать холодопроизводительность чиллера:1 кВт=860 ккал/ч;  1 ТОННА=3,517 КВт;  1 кВт=3412 БТЕ/ч;

Также существует формула для расчета холодопроизводительности чиллера:.

Холодопроизводительность (кВт) = расход (м3/ч) * изменение температуры (T1-T2)/0,86

Тепловая нагрузка = C(удельная теплоемкость)* M(выходная мощность в час)*Изменение температуры (T1-T2)

Увеличение мощности чиллера на 20 %. Идеальный размер в кВт = кВт x 1,2.

Примечание: T1: Температура поступающей воды (℃)      T2: Требуемая температура охлажденной воды (℃)

Например, какой размер чиллера необходим для охлаждения 10 м³ воды с 35°C до 15°C за 1 час?

Перепад температур = 35℃-15℃=20℃

Расход воды = 10 м³/час

Холодопроизводительность в кВт = 10 x 20 ÷ 0,86 = 232 кВт

Увеличенный размер чиллера = 232 x 1,2 = 278,4 кВт.

Требуется холодильная мощность 278,4 кВт для чиллера.

5.2 Мощность

В разных странах и регионах действуют разные стандарты промышленного электричества, общие источники питания208–230 В, 380–420 В, 440–480 В, 50 Гц или 60 Гц, 3фаз.

Например, на Филиппинах источник питания составляет 220 В, 60 Гц, 3 фазы, 380 В, 60 Гц, 3 фазы, 460 В, 60 Гц, 3 фазы;

в Сингапуре и Малайзии напряжение питания составляет 415 В, 50 Гц, 3 фазы;

в Мексике напряжение питания 220 В, 60 Гц, 3 фазы;

В США источник питания составляет 208 В, 60 Гц, 3 фазы; 575 В, 60 Гц, 3 фазы; 480 В, 60 Гц, 3 фазы и так далее.

5.3 Хладагент

R22, R407C, R404A, R134A являются дополнительными вариантами.

R22: хороший охлаждающий эффект, но R22 считается мощным парниковым газом, поэтому запрещен в большинстве стран.

R407C: хорошая замена R22, хороший охлаждающий эффект.

R404A: подходит для применений, требующих низких температур (ниже -10°C).

R134A: негорючий газ, используемый в основном в качестве «высокотемпературного» хладагента, подходящий для чиллеров с воздушным охлаждением, работающих при высокой температуре окружающей среды выше 50 ℃.

5.4 Выбор испарителя

В винтовых чиллерах с воздушным охлаждением обычно используется один испаритель: простокожухотрубный теплообменник.Испаритель кожухотрубного типа, для подключения которого требуется дополнительный водяной буферный бак.

5.5 Выбор емкости резервуара для буферной воды

Емкость буферного резервуара может быть настроена в соответствии с конкретными потребностями. Он может смягчить большую тепловую нагрузку и хранить больше охлажденной воды.

Резервуар для воды из нержавеющей стали 304

Запасная часть для винтового чиллера с воздушным охлаждением

В чем разница между винтовым чиллером с воздушным охлаждением и винтовым чиллером с водяным охлаждением

Винтовые чиллеры с воздушным и водяным охлаждением — это типы чиллеров, используемые для охлаждения в различных отраслях промышленности.

Основное различие между винтовым чиллером с воздушным охлаждением и винтовым чиллером с водяным охлаждением заключается в конденсаторе:

Конденсатор винтового чиллера с воздушным охлаждением охлаждается окружающим воздухом, а тепло, выделяемое в процессе охлаждения, рассеивается в окружающий воздух;

Винтовой чиллер с водяным охлаждениемс кожухотрубным конденсатором водяного типа, который крепится к градирне и обычно используется в средних и широких установках, где есть вода. Поэтому винтовой чиллер с водяным охлаждением необходимо подключить к водяной градирне и насосу водяного охлаждения снаружи, установка больше проблем, чем винтовой чиллер с воздушным охлаждением.

Но если температура окружающей среды превышает 50 ℃, мы предлагаем вам использовать винтовой чиллер с воздушным охлаждением, поскольку винтовой чиллер с воздушным охлаждением может потреблять больше энергии для достижения той же охлаждающей способности из-за ограничений использования воздуха в качестве теплообменной среды и водяного охлаждения. винтовой чиллер использует постоянный источник воды для более стабильного и эффективного рассеивания тепла, поэтому при высокой температуре окружающей среды винтовой чиллер с водяным охлаждением является более энергоэффективным и лучшим выбором для вашего применения.

Винтовой чиллер с водяным охлаждением

Промышленное применение винтовых чиллеров с воздушным охлаждением

Винтовые чиллеры с воздушным охлаждением — очень популярная холодильная система, которая может обеспечить стабильный и надежный источник водяного охлаждения как для промышленного, так и для коммерческого использования.

Винтовые чиллеры с воздушным охлаждением также широко используются в пластмассовой, пищевой, химической промышленности и для охлаждения цемента/бетона.

8.1 Пластиковая промышленность

Шнековые охладители с воздушным охлаждением также широко используются в переработке пластмасс и в пластмассовой промышленности, включая линии литья пластмасс под давлением, экструзии и экструзии пластмасс, а также машины для выдувного формования.

Функция использования винтового чиллера с воздушным охлаждением заключается в обеспечении скорости потока охлаждающей воды для охлаждения температуры пластиковой формы, чтобы обеспечить качество продукции и эффективность производства.

Винтовой охладитель с воздушным охлаждением для пластмассовой промышленности

8.2 Пищевая промышленность

Чиллеры с воздушным охлаждением важны в пищевой промышленности для поддержания контроля температуры, сохранения качества, поддержки различных производственных процессов и соблюдения правил.

Винтовой охладитель с воздушным охлаждением для пищевой промышленности

8.3 Химическая промышленность

Фармацевтическая промышленность готовит лекарства путем обработки с использованием различных параметров нагрева и охлаждения, таких как смешивание, экструзия, смешивание, винтовые охладители с воздушным охлаждением - это охлаждающие машины, обеспечивающие низкотемпературную охлаждающую воду, снижающие температуру химического оборудования и фармацевтической охлаждающей обработки.

Винтовой охладитель с воздушным охлаждением для химической промышленности

8.4 Охлаждение цемента/бетона

Производство цемента включает в себя ряд химических реакций, которые выделяют значительное количество тепла. Цемент обычно смешивают с водой, чтобы получить материал, известный как бетон, температура которого в значительной степени определяется водой, используемой в химическом сочетании цементных заполнителей и воды.

Способ доставки винтового чиллера с воздушным охлаждением

Как профессиональный поставщик и экспортер водоохладителей, у нас есть собственный экспедитор, который организует доставку. Наш охладитель имеет фанерную упаковку, которая предотвращает повреждения во время транспортировки и соответствует экспортным стандартам. Существует три способа доставки вашего охладителя:

1. Доставка по воздуху: поскольку чиллер оснащен компрессором, водяным насосом и вентиляторами, сжатый хладагент и масло внутри компрессора являются опасными предметами с возможностью взрыва, поэтому перед транспортировкой необходимо выпустить сжатый хладагент. (Это означает, что при выборе этого способа доставки используется водяной охладитель без хладагента. После того, как машина прибудет в пункт назначения, вам необходимо будет добавить хладагент местными специалистами. Авиакомпания также просит нас предоставить множество документов, подтверждающих, что охладитель не является опасным продуктом. Стоимость перевозки по воздуху очень высока и может превышать стоимость чиллера, поэтому доставка по воздуху не является рекомендуемым нашим клиентам видом транспорта.

2. Доставка по морю: время транспортировки дольше, чем по воздуху, но стоимость перевозки дешевая, и нет необходимости добавлять хладагент после прибытия оборудования в пункт назначения. Этот способ доставки является наиболее подходящим для вас способом транспортировки. Для доставки в ваш местный порт.

3. Если у вас есть собственный транспортный контейнер у другого поставщика в Китае, мы можем помочь вам доставить холодильную машину вашему поставщику в любой город Китая.

Почему вам следует выбрать Tongwei в качестве поставщика винтовых чиллеров с воздушным охлаждением мощностью 120 тонн и мощностью 400 кВт?

▪ Опыт, которому можно доверять

Мы занимаемся проектированием и производством водоохладителей более 15 лет. От чиллеров с воздушным охлаждением до чиллеров с водяным охлаждением и всего, что между ними, мы создали чиллеры практически для каждой отрасли и любого применения.

▪ Быстрая цитата

Получите ценовое предложение для вашего проекта сегодня! Обычно мы предоставляем индивидуальное предложение в течение 2 часов.

▪ Круглосуточная служба поддержки клиентов.

Поверьте, что мы всегда будем рядом с вами. Если у вас есть вопрос или вам нужна цитата, всегда кто-то отвечает на телефонные звонки 24 часа в сутки.

▪ Прочная и надежная машина

Наша продукция изготавливается из высококачественных материалов, и мы предлагаем конкурентоспособную гарантию на все промышленные холодильные машины.
