Как компактные чиллеры с воздушным охлаждением обеспечивают более гибкое промышленное охлаждение

Все чаще ожидается, что промышленные системы охлаждения обеспечат стабильный контроль температуры, не усложняя производственный объект. Для небольших производственных линий, лабораторного оборудования, обрабатывающих машин и других устройств, выделяющих тепло, слишком большая система центрального охлаждения может создать более высокие требования к установке и эксплуатации, чем необходимо.

Вот почему модульные чиллеры с воздушным охлаждением остаются практичным вариантом для технологического охлаждения. Интегрируя основные компоненты охлаждения в компактную систему, они могут обеспечивать охлажденную воду без необходимости использования отдельной градирни. Для производителей и интеграторов оборудования это может упростить установку, сохраняя при этом относительно простоту эксплуатации и обслуживания системы охлаждения.

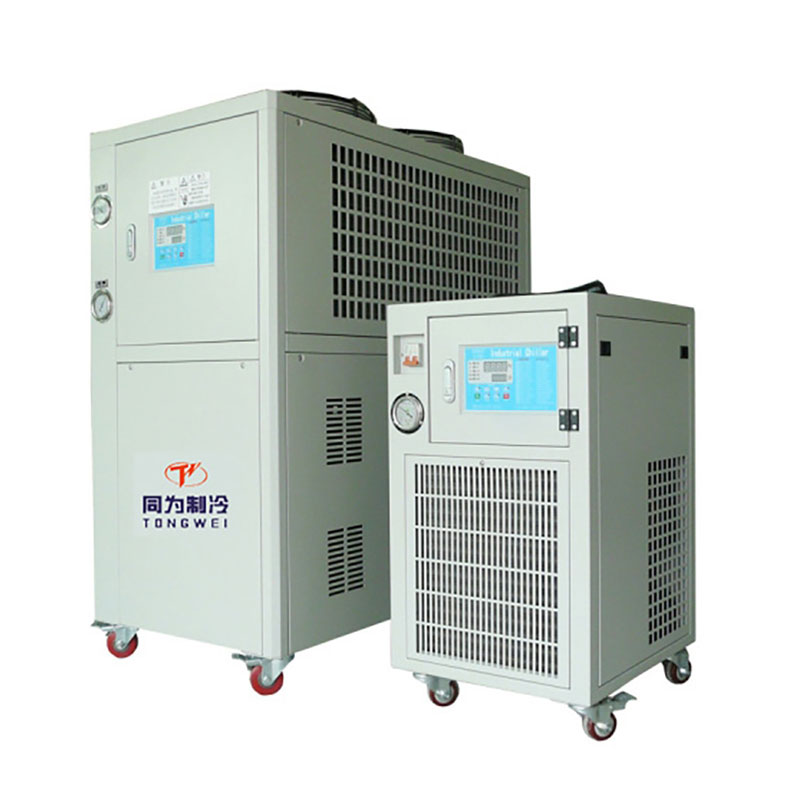

The 3-тонный промышленный чиллер с воздушным охлаждениемотТОНВЭЙпредназначен для такого типа приложений. Модель TW-4A обеспечивает холодопроизводительность 10,8 кВт при 50 Гц и 12,96 кВт при 60 Гц со стандартным источником питания 380 В/50 Гц/3 фазы и доступными индивидуальными конфигурациями 208–480 В/60 Гц/3 фазы.

Почему корпусное охлаждение с воздушным охлаждением практично для промышленности

Отдельная градирня не требуется

Традиционные системы с водяным охлаждением обычно требуют дополнительного оборудования, такого как градирня и насос охлаждающей воды. Чиллер с воздушным охлаждением отводит тепло непосредственно в окружающий воздух через конденсатор и систему вентиляторов.

Эта конфигурация может уменьшить количество вспомогательных компонентов, которые необходимо установить. Это особенно полезно для заводов или мастерских, где важными факторами являются место для установки, доступность воды и сложность системы.

Компактное решение для охлаждения технологического оборудования

Промышленные машины часто непрерывно выделяют тепло во время работы. Поддержание температуры технологической воды в соответствующем диапазоне может помочь предотвратить чрезмерное тепловыделение и обеспечить стабильную работу машины.

Компактный охладитель представляет собой специальный источник охлаждения, который можно подключить к подходящему технологическому оборудованию или системам оборотной воды. Точную требуемую охлаждающую способность следует определять с учетом тепловой нагрузки машины, условий эксплуатации, температуры окружающей среды и требуемой температуры воды.

Основные параметры 3-тонного чиллера ТОНВЭЙ

Опубликованные спецификации определяют TW-4A как 3-тонный промышленный агрегатный чиллер с воздушным охлаждением. Фактическая эффективность охлаждения зависит от условий эксплуатации, таких как температура окружающей среды, температура воды на входе и выходе, скорость потока, конфигурация хладагента и частота электрической сети. Покупатели должны подтвердить окончательные условия эксплуатации перед выбором устройства.

Как чиллер с воздушным охлаждением отводит технологическое тепло

Тепло передается от технологической воды

В промышленном контуре охлаждения теплая техническая вода поступает в испаритель и передает свое тепло хладагенту. Охлажденная вода затем возвращается обратно в оборудование, требующее контроля температуры.

Процесс повторяется непрерывно, пока работает система охлаждения. Такой подход с замкнутым контуром позволяет одной и той же охлаждающей среде циркулировать в процессе, а не требовать постоянной подачи свежей охлаждающей воды.

Конденсатор отводит тепло в окружающий воздух

Поглотив тепло из технологической воды, хладагент передает это тепло конденсатору. В системе с воздушным охлаждением вентиляторы перемещают окружающий воздух через конденсатор, чтобы отвести тепло за пределы холодильного контура.

В этом заключается фундаментальная разница между отводом тепла с воздушным и водяным охлаждением. Системы с воздушным охлаждением могут устранить необходимость в градирне и связанном с ней оборудовании для охлаждающей воды, что может упростить установку в подходящих условиях.

Почему важна конфигурация спирального компрессора

Компактная холодильная архитектура

В конфигурации TW-4A используется спиральный компрессор Panasonic. Спиральные компрессоры широко используются в холодильных установках и системах кондиционирования воздуха благодаря своей компактной конструкции и непрерывному процессу сжатия.

Промышленным покупателям следует учитывать выбор компрессора вместе с требуемой холодопроизводительностью, рабочей температурой, хладагентом, электропитанием и ожидаемым рабочим циклом.

Согласование производительности компрессора с фактической тепловой нагрузкой

Выбор чиллера просто по номинальному тоннажу машины может привести к тому, что система окажется неподходящей. Фактическую технологическую тепловую нагрузку следует рассчитать перед закупкой.

На требуемую холодопроизводительность могут влиять такие факторы, как мощность, потребляемая охлаждаемой машиной, тепло, передаваемое в технологическую жидкость, время работы, температура окружающей среды и требуемая разница температур.

Где можно использовать 3-тонный промышленный охладитель

Оборудование для переработки пластмасс

Процессы литья пластмасс под давлением и экструзии могут выделять значительное количество тепла, которое необходимо отводить для поддержания стабильных условий эксплуатации. Охлажденную воду можно использовать для подходящих компонентов машин, форм, гидравлических систем или вспомогательного технологического оборудования.

Специальный модульный охладитель может обеспечить контролируемый источник охлаждения, не требуя на заводе установки крупной централизованной системы охлаждения.

Лазерное и обрабатывающее оборудование

Лазерным системам и оборудованию прецизионной обработки может потребоваться стабильное охлаждение для управления теплом, выделяющимся во время работы. Соответствующая температура и расход охлаждающей жидкости зависят от требований производителя оборудования.

Для этих применений покупатели должны проверить стабильность температуры, требования к качеству воды, скорость потока и тепловую нагрузку, прежде чем выбирать чиллер.

Производство продуктов питания и напитков

Охлаждение требуется в различных процессах производства продуктов питания и напитков, включая охлаждение оборудования, процессы, связанные с ферментацией, и контроль температуры производственных систем.

Конфигурацию чиллера следует выбирать в соответствии с конкретным процессом, гигиеническими требованиями, типом охлаждающей жидкости и диапазоном температур, а не предполагать, что одна конфигурация подходит для каждого применения.

Химическая и перерабатывающая промышленность

Химическое производство может включать в себя реакции, выделяющие тепло, и оборудование, требующее контролируемого охлаждения. Компактный промышленный охладитель может служить независимым источником охлаждения для подходящих технологических контуров.

При использовании в химической среде следует тщательно оценить материалы теплообменника, совместимость охлаждающей жидкости, условия окружающей среды и необходимые меры безопасности.

Почему системы с воздушным охлаждением могут упростить установку

Уменьшенное вспомогательное оборудование

Одним из основных практических преимуществ агрегатированного чиллера с воздушным охлаждением является снижение требований к внешнему оборудованию для отвода тепла. Для стандартной конфигурации с воздушным охлаждением нет необходимости в отдельной градирне и насосе охлаждающей воды.

Это может облегчить интеграцию системы в объекты, где пространство ограничено или где установка дополнительной водной инфраструктуры была бы неудобной.

Подходит для наружной установки в соответствующих условиях.

Чиллеры с воздушным охлаждением можно устанавливать на открытом воздухе, если это позволяют технические характеристики оборудования и условия окружающей среды. Установка на открытом воздухе может помочь освободить ценное производственное пространство внутри помещения.

Однако необходим достаточный поток воздуха вокруг конденсатора. Место установки должно препятствовать рециркуляции горячего нагнетаемого воздуха обратно в конденсатор, поскольку чрезмерная температура окружающей среды может снизить эффективность охлаждения.

Что покупатели должны учитывать перед заказом

Рассчитайте необходимую охлаждающую нагрузку

Первым шагом является определение того, сколько тепла необходимо отвести чиллеру. Покупатели должны предоставить поставщику тепловую нагрузку оборудования, желаемую температуру воды на входе и выходе, скорость потока воды, часы работы и условия окружающей среды.

Эти данные позволяют поставщику подтвердить, подходит ли 3-тонная конфигурация или другая мощность обеспечит лучшую операционную рентабельность.

Подтвердите электрическую совместимость

Стандартная конфигурация TW-4A использует питание 380 В/50 Гц/3 фазы, а доступны индивидуальные конфигурации 208–480 В/60 Гц/3 фазы.

Международные покупатели должны подтвердить местные требования к напряжению, частоте, фазе, вилке или электрическому соединению, а также применимые электрические стандарты перед размещением заказа.

Выберите подходящий испаритель

В стандартной конфигурации используется змеевик в резервуаре для воды из нержавеющей стали, а кожухотрубный испаритель можно настроить по индивидуальному заказу.

Выбор зависит от технологической жидкости, требуемой скорости потока, условий эксплуатации, предпочтений в области технического обслуживания и требований к теплопередаче. Покупатели должны предоставить полную информацию о процессе при запросе индивидуальной конфигурации.

Проверьте конфигурацию хладагента

В опубликованной информации о продукте в качестве вариантов хладагента указаны R22, R407C, R410A, R134A и R404A. Выбор хладагента зависит от окончательного проекта системы, применимых норм, доступности и требований рынка назначения.

Импортерам следует подтвердить точный хладагент, поставляемый с выбранной моделью, а не предполагать, что все опции включены в одну стандартную машину.

Техническое обслуживание может напрямую повлиять на производительность чиллера

Содержите конденсатор в чистоте

Поскольку чиллер с воздушным охлаждением использует окружающий воздух для отвода тепла, пыль и мусор, скапливающиеся на конденсаторе, могут ограничивать поток воздуха и снижать эффективность теплопередачи.

Поэтому регулярный осмотр и очистка должны стать частью графика технического обслуживания, особенно в пыльных промышленных условиях.

Поддерживайте достаточный поток воздуха

Чиллер должен быть установлен с достаточным зазором вокруг зон впуска и выпуска воздуха. Блокирование воздушного потока или установка устройства в плохо вентилируемом месте может привести к повышению рабочей температуры.

Если несколько чиллеров установлены вместе, следует также учитывать поток вытяжного воздуха, чтобы избежать рециркуляции горячего воздуха.

Мониторинг качества и циркуляции воды

Контур технологической воды следует обслуживать в соответствии с требованиями чиллера и подключенного оборудования. Плохое качество воды может способствовать образованию отложений, коррозии или снижению эффективности теплопередачи.

Также следует контролировать расход и температуру воды, чтобы можно было заранее выявить ненормальные рабочие условия.

Почему поддержка поставщиков важна в промышленном охлаждении

Промышленный охладитель не является изолированным устройством. Его производительность зависит от правильных размеров, установки, электрического подключения, циркуляции воды, вентиляции и условий эксплуатации. Поэтому поддержка поставщиков является важной частью решения о покупке.

ТОНВЭЙсвязана с промышленными холодильными системами с воздушным и водяным охлаждением, предлагая холодопроизводительность в широком диапазоне. В опубликованной информации о продукции компании указано, что ее линейка промышленных холодильных машин охватывает применения в переработке пластмасс, медицине, пивоварении и виноделии, химической, пищевой и других отраслях промышленности.

Производитель также заявляет, что имеет более чем 15-летний опыт проектирования и производства чиллеров и предоставляет 12-месячную гарантийную поддержку своих промышленных чиллеров. Перед покупкой покупатели должны подтвердить точный объем гарантии, политику в отношении запасных частей, поддержку при вводе в эксплуатацию и условия обслуживания для конкретной модели.

Как компания TONGWEI подходит к охлаждению промышленных процессов

ТОНВЭЙпредлагает различные конфигурации промышленных чиллеров, включая системы с воздушным, водяным охлаждением, гликолевыми, портативные, низкотемпературные, масляные и индивидуальные системы. Этот диапазон позволяет более точно согласовывать холодопроизводительность и структуру системы с индивидуальными требованиями процесса.

Для международных проектов индивидуализация может быть особенно полезна, поскольку электрические стандарты, требования к хладагентам, температура окружающей среды, условия технологической жидкости и условия установки различаются в зависимости от рынка.

Практичный способ выбора 3-тонного чиллера

Выбор чиллера следует начинать с процесса, а не с названия оборудования. Покупатели должны сначала определить фактическую тепловую нагрузку и необходимую температуру теплоносителя, затем подтвердить расход воды, температуру окружающей среды, электроснабжение, место установки и график работы.

Как только эти параметры будут установлены, можно будет более точно выбрать холодопроизводительность и конфигурацию испарителя. Такой подход снижает риск приобретения агрегата недостаточного размера, который не может поддерживать требуемую температуру, или системы слишком большого размера, которая требует ненужных капитальных и эксплуатационных затрат.

Почему корпусные чиллеры с воздушным охлаждением остаются актуальными

Для многих промышленных применений наиболее полезная система охлаждения не обязательно является самой большой. Чиллер с воздушным охлаждением подходящего размера может стать выделенным источником технологического охлаждения, избегая при этом дополнительной инфраструктуры, связанной с градирней.

The 3-тонный промышленный чиллер с воздушным охлаждениемотТОНВЭЙсочетает в себе холодопроизводительность 10,8 кВт при частоте 50 Гц, технологию спирального компрессора, встроенный конденсатор с воздушным охлаждением, испаритель с резервуаром для воды из нержавеющей стали, а также гибкие конфигурации мощности и испарителя.

Для обработки пластмасс, производства продуктов питания, химической обработки, лазерного оборудования и других промышленных применений наиболее важным фактором является соответствие охладителя реальным условиям процесса. Оценивая охлаждающую нагрузку, температурные требования, расход воды, электрическую совместимость, вентиляцию и потребности в техническом обслуживании перед закупкой, промышленные покупатели могут создать более надежное и практичное решение для охлаждения.
