Links | Sitemap | RSS | XML | Privacy PolicyTongwei является выдающимся поставщиком винтовых чиллеров с водяным охлаждением мощностью 80 тонн и мощностью 300 кВт, признанным среди международных компаний за выдающиеся достижения и качество. Винтовой чиллер с водяным охлаждением мощностью 80 тонн оснащен высококачественными фирменными компонентами, такими как винтовой компрессор Hanbell / Bitzer, кожухотрубный испаритель и конденсатор, контроллер температуры ПЛК. Для обеспечения высокой эффективности охлаждения необходимо установить градирню. Винтовые чиллеры с водяным охлаждением в основном используются на химических заводах, в пищевой промышленности или других крупных промышленных предприятиях по охлаждению. Мы предоставляем вам винтовой чиллер с водяным охлаждением с гарантией по очень разумной цене.Модель чиллера: TW-300WSHОхлаждающая мощность: 300 кВт (258000 ккал/ч)Хладагент: R22/R407c/R134AИсточник питания: 380 В/50 Гц/3 Ф (стандарт)/208-480 В/60 Гц/3 Ф (по индивидуальному заказу)Марка компрессора: Винтовой компрессор Hanbell/BitzerТип испарителя: кожухотрубный (по индивидуальному заказу)
Tongwei является ведущим китайским производителем и поставщиком винтовых чиллеров с водяным охлаждением мощностью 80 тонн и мощностью 300 кВт. Винтовой чиллер с водяным охлаждением — это тип холодильной машины, оснащенной полугерметичным винтовым компрессором и затопленным испарителем для энергоэффективной работы охлаждения. Он использует рециркуляционную воду из градирни для облегчения теплообмена. После обработки воды из источник, такой как градирня, река, пруд и т. д., он проходит через конденсатор с водяным охлаждением и градирню, прежде чем выбрасывается в виде холодного воздуха в помещение или здание. По сравнению с винтовыми чиллерами с воздушным охлаждением винтовые чиллеры с водяным охлаждением обычно предлагают более высокая эффективность охлаждения и более низкий уровень шума.

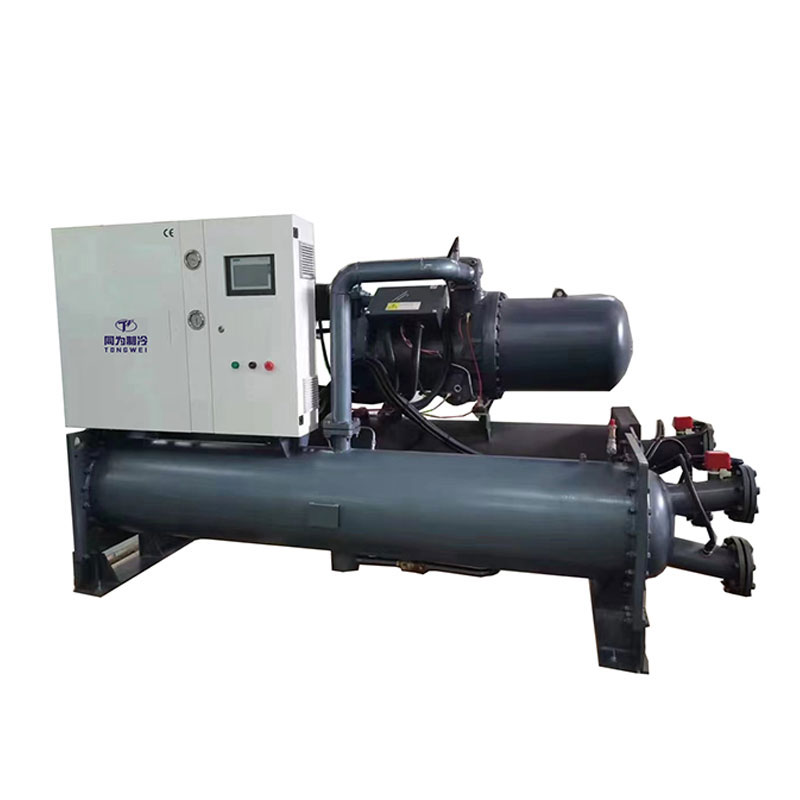

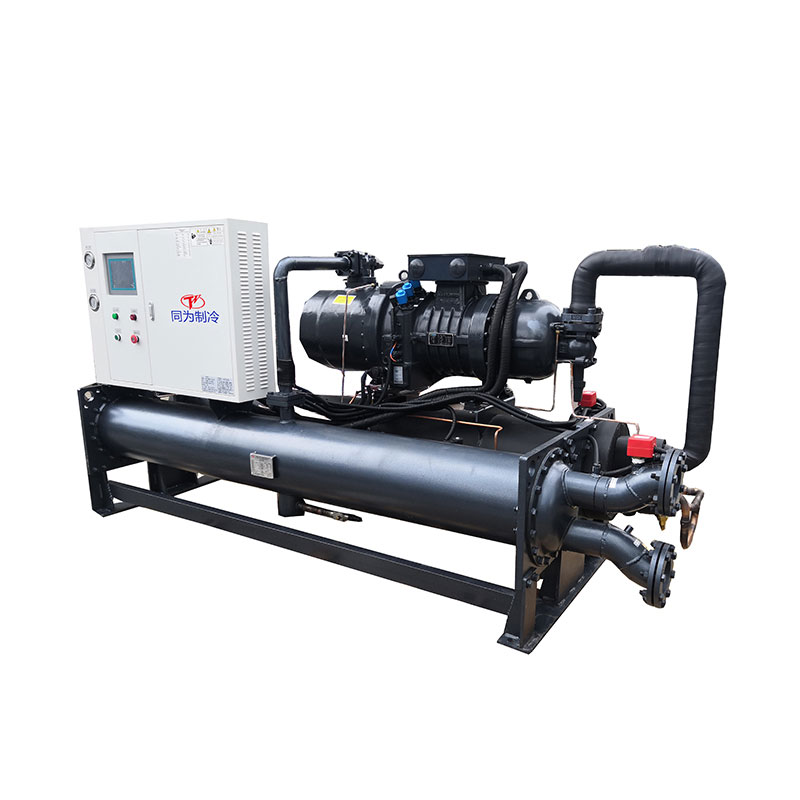

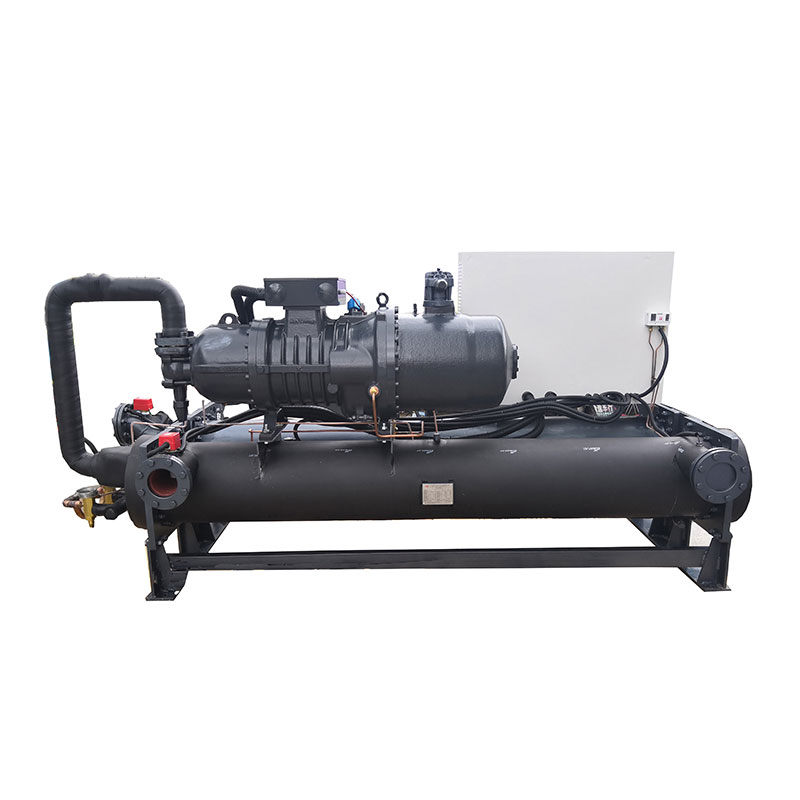

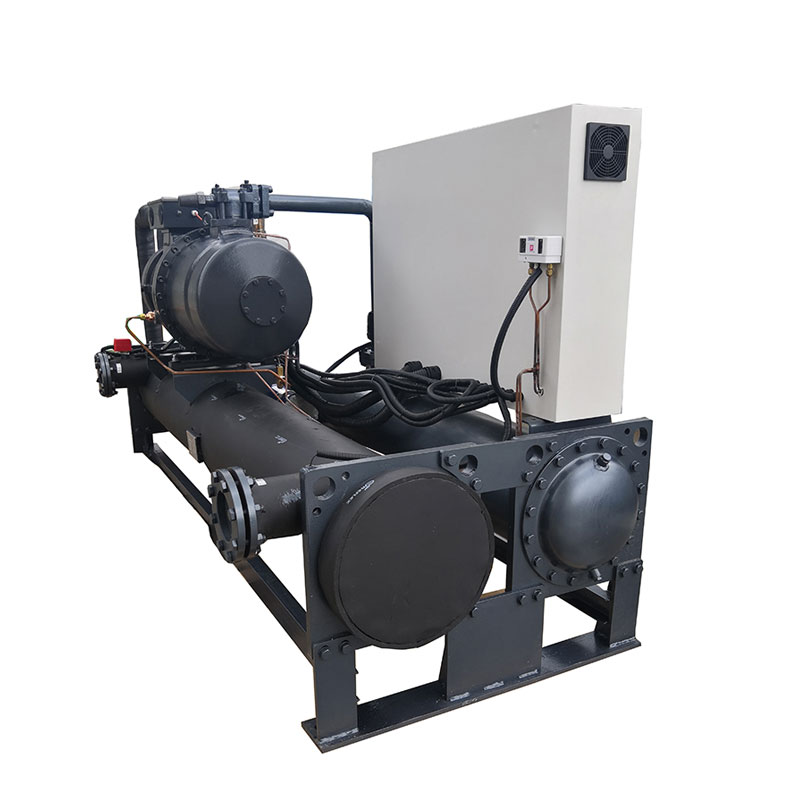

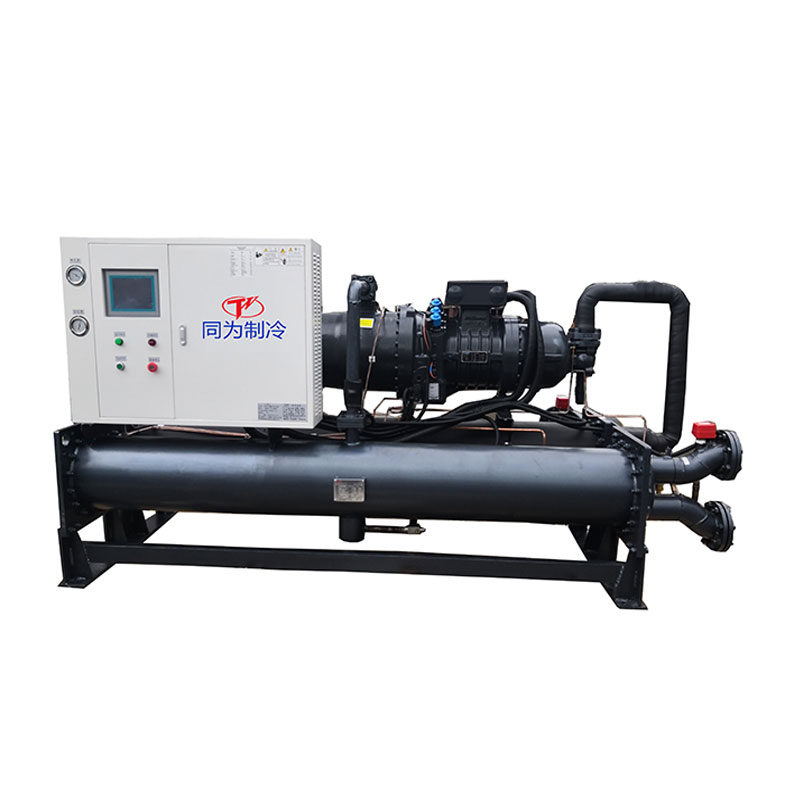

80-тонный винтовой чиллер с водяным охлаждением модели TW-300WSH, холодопроизводительность которого составляет 300 кВт или мы называем 90 л.с., оснащен одним полугерметичным винтовым компрессором Hanbell, использующим R407c, R22, R134a, и R404a, которые доступны в зависимости от винтового чиллера. рабочее состояние, требования к применению и температура окружающей среды.
80-тонный промышленный винтовой чиллер с водяным охлаждением подходит для литья под давлением, резины, печати, литья пластмасс под давлением, производства напитков, полировки металлов, фармацевтической промышленности и других отраслей промышленности. Как профессиональный производитель и поставщик чиллеров в Китае, мы можем предоставить полный ассортимент чиллеров. винтового чиллера с водяным охлаждением по очень разумной цене, с холодопроизводительностью от 80 кВт до 2000 кВт и диапазоном регулирования температуры чиллера от +25 ℃ до -30 ℃.
Модель |
ТВ-300ВШ |
||||
номинальная холодопроизводительность |
КВт |
300 |
|||
Тонна |
85.30 |
||||
Кса/ч |
258000 |
||||
Диапазон температур охлажденной воды |
℃ |
5~35℃ |
|||
Макс. потребляемая мощность |
кВт |
65 |
|||
Полная нагрузка |
Усилитель |
109 |
|||
источник питания |
|
3-фазный – 380 В – 50 Гц (Стандарт) 3-фазный — 220–480 В — 60 Гц |
|||
хладагент |
тип |
|
Р407с |
||
Объем заряда |
кг |
50 |
|||
контроль |
|
Электрический терморасширительный клапан |
|||
компрессор |
тип |
|
Полугерметичный винт |
||
Власть |
КВт |
65 |
|||
Режим запуска |
|
Y-△ |
|||
Контроль мощности |
|
0-25-50-75-100% |
|||
конденсатор |
тип |
|
Конденсатор кожухотрубного типа с водяным охлаждением |
||
Расход воды в градирне |
м3/ч |
62.8 |
|||
Давление |
КПа |
43 |
|||
входное и выходное соединение |
|
4 |
|||
испаритель |
тип |
|
Сухой кожухотрубный испаритель |
||
Расход охлажденной воды |
м3/ч |
51.6 |
|||
Давление |
кПа |
42 |
|||
входное и выходное соединение |
Дюйм |
4 |
|||
Устройства безопасности |
Реле перегрузки для компрессора, защита от перегрузки по току, защита от высокого и низкого давления, защита от перегрева, защита от трафика, реле защиты от трехфазной ошибки, реле уровня охлаждающей жидкости, реле расхода |
||||
измерение |
мм |
2800*950*1950 |
|||
Вес техники |
кг |
1900 |
|||
Беговой вес |
кг |
2200 |
80-тонный винтовой чиллер с водяным охлаждением и резервуаром для буферной воды, установленный снаружи для справки
»Чиллер оснащен полузакрытым винтовым компрессором. Компрессор имеет регулирование производительности 0-25%-50%-75%-100%, которое автоматически регулируется в соответствии с изменениями нагрузки и является более энергоэффективным.
»Винтовой чиллер с водяным охлаждением использует высокоэффективный кожухотрубный теплообмен для повышения эффективности охлаждения. В то же время, чтобы уменьшить количество смазочного масла, поступающего в теплообменник, чиллер увеличивает содержание вторичного масла, чтобы минимизировать количество масла, поступающего в теплообменник, и пропускает его через специально сконструированный инжектор. Устройство возврата масла направляет смазочное масло из теплообменника обратно в компрессор, повышая эффективность охлаждения агрегата и надежность работы агрегата.
»Винтовой чиллер с водяным охлаждением использует контроллер температуры ПЛК для контроля общей работы агрегата. Сенсорный экран позволяет выполнять настройку и настройку. Экономьте потребление энергии за счет регулирования температуры и давления хладагента, поступающего в компрессор.
»С помощью водяного насоса непрерывный поток охлажденной воды поступает в чиллер из резервуара для воды. Резервуар для воды и охлаждающие компоненты винтового чиллера с водяным охлаждением соединены водяными трубами.
»Хладагент может быть R22, R134A, R407C, R404a.
Компрессор является ключевым двигателем винтового чиллера с водяным охлаждением, поскольку он создает изменения давления для перемешивания хладагента.
Для чиллера на 80 тонн, который оснащен одним блоком марки Hanbell Screw или винтовым компрессором Bizter по выбору, в зависимости от требуемой холодопроизводительности, с использованием хладагента R407C, компрессор этой марки отличается высокой эффективностью охлаждения, низким уровнем шума, энергосбережением, защитой окружающей среды и долговечностью. безопасность и стабильность.
Каждый винтовой компрессор имеет 4 ступени регулирования энергопотребления 25%-50%-75%-100%, что обеспечивает стабильность работы всего винтового чиллера и гарантирует высокую эффективность охлаждения.
Винтовой компрессор Ханбелл
Винтовой компрессор Бизтер
Испаритель является важнейшим компонентом чиллера с водяным охлаждением, поскольку он отвечает за отвод тепла от охлаждаемой жидкости и расположен между компрессором и расширительным клапаном. Винтовой чиллер с водяным охлаждением В качестве испарителя используется высокоэффективный кожухотрубный теплообменник с замкнутым контуром.
Кожухотрубный испаритель
Конденсатор винтового чиллера с водяным охлаждением представляет собой кожухотрубный тип с водяным охлаждением, обеспечивающий высокую эффективность теплообмена и хорошую стабильность. Его функция заключается в охлаждении пара хладагента, выходящего из компрессора, в жидкость или газожидкостную смесь.
Кожухотрубный конденсатор с водяным охлаждением
Чиллеры Tongwei используют интегрированную систему управления ПЛК с человеко-компьютерным интерфейсом и большой светодиодной сенсорной панелью.
Панель контроллера ПЛК
При выборе чиллера для вашего применения необходимо учитывать четыре важные характеристики чиллера: холодопроизводительность чиллера, напряжение, необходимое для работы, мощность соответствующего насоса и расход (свяжитесь с нами для индивидуального выбора), хладагент и испаритель. тип.
Один из наиболее часто задаваемых вопросов о том, как узнать холодопроизводительность чиллеров. Мы используем кВт, тонну, бут/ч, ккал/ч, чтобы выбрать холодопроизводительность чиллера:1 кВт=860 ккал/ч; 1 ТОННА=3,517 КВт; 1 кВт=3412 БТЕ/ч;
Также существует формула для расчета холодопроизводительности чиллера:.
Холодопроизводительность (кВт) = Расход (м3/ч) * Изменение температуры (T1-T2)/0,86
Тепловая нагрузка = C(удельная теплоемкость)* M(выходная мощность в час)*Изменение температуры (T1-T2)
Увеличение мощности чиллера на 20 %. Идеальный размер в кВт = кВт x 1,2.
Примечание: T1: Температура поступающей воды (℃) T2: Требуемая температура охлажденной воды (℃)
Например, какой размер чиллера необходим для охлаждения 10 м³ воды с 35°C до 15°C за 1 час?
Перепад температур = 35℃-15℃=20℃
Расход воды = 10 м³/час
Холодопроизводительность в кВт = 10 x 20 ÷ 0,86 = 232 кВт
Увеличенный размер чиллера = 232 x 1,2 = 278,4 кВт.
Требуется холодильная мощность 278,4 кВт для чиллера.
В разных странах и регионах действуют разные стандарты промышленного электричества, общие источники питания208–230 В, 380–420 В, 440–480 В, 50 Гц или 60 Гц, 3фаз.
Например, на Филиппинах источник питания составляет 220 В, 60 Гц, 3 фазы, 380 В, 60 Гц, 3 фазы, 460 В, 60 Гц, 3 фазы;
в Сингапуре и Малайзии напряжение питания составляет 415 В, 50 Гц, 3 фазы;
в Мексике напряжение питания 220 В, 60 Гц, 3 фазы;
В США источник питания составляет 208 В, 60 Гц, 3 фазы; 575 В, 60 Гц, 3 фазы; 480 В, 60 Гц, 3 фазы и так далее.
R22, R407C, R404A, R134A являются дополнительными вариантами.
R22: хороший охлаждающий эффект, но R22 считается мощным парниковым газом, поэтому запрещен в большинстве стран.
R407C: хорошая замена R22, хороший охлаждающий эффект.
R404A: подходит для применений, требующих низких температур (ниже -10°C).
R134A: негорючий газ, используемый в основном в качестве «высокотемпературного» хладагента, подходящий для чиллеров с воздушным охлаждением, работающих при высокой температуре окружающей среды выше 50 ℃.
В винтовых чиллерах с воздушным охлаждением обычно используется один испаритель: простокожухотрубный теплообменник.Испаритель кожухотрубного типа, для подключения которого требуется дополнительный водяной буферный бак.
Емкость буферного резервуара может быть настроена в соответствии с конкретными потребностями. Он может смягчить большую тепловую нагрузку и хранить больше охлажденной воды.
Резервуар для воды из нержавеющей стали 304
Чиллер с водяным охлаждением необходимо подключить к водяной градирне и насосу водяного охлаждения снаружи для отвода тепла, так как же выбрать подходящую модель водяной градирни для вашего винтового чиллера с водяным охлаждением?
При выборе градирни для чиллера с водяным охлаждением необходимо учитывать три важных температурных фактора: температура горячей воды на входе, температура холодной воды на выходе и температура по мокрому термометру. Температура горячей воды — это та, которая поступает в башню. Температура холодной воды — это температура, выходящая из воды, а температура по влажному термометру относится к преобладающей температуре географического региона, где расположена башня.
Подход — это термин, используемый для обозначения разницы между температурами источника воды на входе в башню и температурой воды после того, как она покинула башню. Это решающий фактор, определяющий эффективность процесса теплообмена.
Чтобы выбрать правильную градирню, приоритет должен отдаваться механической эффективности. Это относится к количеству мощности вентилятора, необходимой для циркуляции окружающего воздуха внутри градирни. Диапазон – или разница температур между горячей и холодной водой – также имеет решающее значение, поскольку он влияет на потребление энергии.
Поэтому, чтобы узнать, как выбрать градирню с достаточной холодопроизводительностью, следует понимать, какие обстоятельства требуют использования градирни. Пожалуйста, обратите внимание, что приведенная ниже водяная градирня подходит для винтового чиллера с водяным охлаждением:
Охлаждающая способность чиллера |
Производительность водяной градирни |
70 л.с. (230 кВт/65 тонн) |
80 тонн |
80 л.с. (250 кВт/70 тонн) |
100 тонн |
90 л.с. (300 кВт/85 тонн) |
100 тонн |
100 л.с. (350 кВт/100 тонн) |
125 тонн |
110 л.с. (375 кВт/110 тонн) |
125 тонн |
120 л.с. (415 кВт/117 тонн) |
150 тонн |
140 л.с. (470 кВт/130 тонн) |
175 тонн |
160 л.с. (500 кВт/140 тонн) |
175 тонн |
170 л.с. (560 кВт/160 тонн) |
200 тонн |
180 л.с. (590 кВт/165 тонн) |
200 тонн |
200 л.с. (610 кВт/173 тонны) |
250 тонн |
Винтовые чиллеры с воздушным и водяным охлаждением — это типы чиллеров, используемые для охлаждения в различных отраслях промышленности.
Основное различие между винтовым чиллером с воздушным охлаждением и винтовым чиллером с водяным охлаждением заключается в конденсаторе:
КонденсаторВинтовой чиллер с воздушным охлаждениемохлаждается окружающим воздухом, при этом тепло, образующееся в процессе охлаждения, рассеивается в окружающий воздух;
Винтовой чиллер с водяным охлаждением и кожухотрубным конденсатором водяного типа, который крепится к градирне и обычно используется в средних и широких установках, где есть вода. Поэтому винтовой чиллер с водяным охлаждением необходимо соединить с водяной градирней и насосом водяного охлаждения снаружи. Установка требует больше хлопот, чем установка винтового чиллера с воздушным охлаждением.
Но если температура окружающей среды превышает 50 ℃, мы предлагаем вам использовать винтовой чиллер с воздушным охлаждением, поскольку винтовой чиллер с воздушным охлаждением может потреблять больше энергии для достижения той же охлаждающей способности из-за ограничений использования воздуха в качестве теплообменной среды и водяного охлаждения. винтовой чиллер использует постоянный источник воды для более стабильного и эффективного рассеивания тепла, поэтому при высокой температуре окружающей среды винтовой чиллер с водяным охлаждением является более энергоэффективным и лучшим выбором для вашего применения.
Винтовой чиллер с воздушным охлаждением
Винтовые чиллеры с водяным охлаждением являются очень популярной холодильной системой, которая может обеспечить стабильные и надежные источники водяного охлаждения как для промышленного, так и для коммерческого использования. Винтовые чиллеры с водяным охлаждением также широко используются в пластмассовой, пищевой, химической промышленности и для охлаждения цемента / бетона.
Шнековые охладители с водяным охлаждением также широко используются в переработке пластмасс и в промышленности пластмасс, включая линии литья пластмасс под давлением, экструзии и экструзии пластмасс, а также машины для выдувного формования.
Функция использования винтового чиллера с водяным охлаждением заключается в обеспечении скорости потока охлаждающей воды для охлаждения температуры пластиковой формы, чтобы обеспечить качество продукции и эффективность производства.
Винтовой охладитель с водяным охлаждением для пластмассовой промышленности
Чиллеры с водяным охлаждением важны в пищевой промышленности для поддержания контроля температуры, сохранения качества, поддержки различных производственных процессов и соблюдения нормативных требований.
Винтовой охладитель с водяным охлаждением для пищевой промышленности
Фармацевтическая промышленность готовит лекарства путем обработки с использованием различных параметров нагрева и охлаждения, таких как смешивание, экструзия, смешивание, винтовые охладители с воздушным охлаждением - это охлаждающие машины, обеспечивающие низкотемпературную охлаждающую воду, снижающие температуру химического оборудования и фармацевтическую охлаждающую обработку.
Винтовой охладитель с водяным охлаждением для химической промышленности
Производство цемента включает в себя серию химических реакций, которые выделяют значительное количество тепла. Цемент обычно смешивают с водой, чтобы получить материал, известный как бетон, температура которого в значительной степени определяется водой, используемой в химическом сочетании цементных заполнителей и воды.
Как профессиональный поставщик и экспортер водоохладителей, у нас есть собственный экспедитор, который организует доставку. Наш охладитель имеет фанерную упаковку, которая предотвращает повреждения во время транспортировки и соответствует экспортным стандартам. Существует три способа доставки вашего охладителя:
1. Доставка по воздуху: поскольку чиллер оснащен компрессором, водяным насосом и вентиляторами, сжатый хладагент и масло внутри компрессора являются опасными предметами с возможностью взрыва, поэтому перед транспортировкой необходимо выпустить сжатый хладагент. (Это означает, что при выборе этого способа доставки используется водяной охладитель без хладагента. После того, как машина прибудет в пункт назначения, вам необходимо будет добавить хладагент местными специалистами. Авиакомпания также просит нас предоставить множество документов, подтверждающих, что охладитель не является опасным продуктом. Стоимость перевозки по воздуху очень высока и может превышать стоимость холодильной машины, поэтому доставка по воздуху не является рекомендуемым нашим клиентам видом транспорта.
2. Доставка по морю: время транспортировки дольше, чем по воздуху, но стоимость перевозки дешевая, и нет необходимости добавлять хладагент после прибытия оборудования в пункт назначения. Этот способ доставки является наиболее подходящим для вас способом транспортировки. Для доставки в ваш местный порт.
3. Если у вас есть собственный транспортный контейнер у другого поставщика в Китае, мы можем помочь вам доставить холодильную машину вашему поставщику в любой город Китая.
