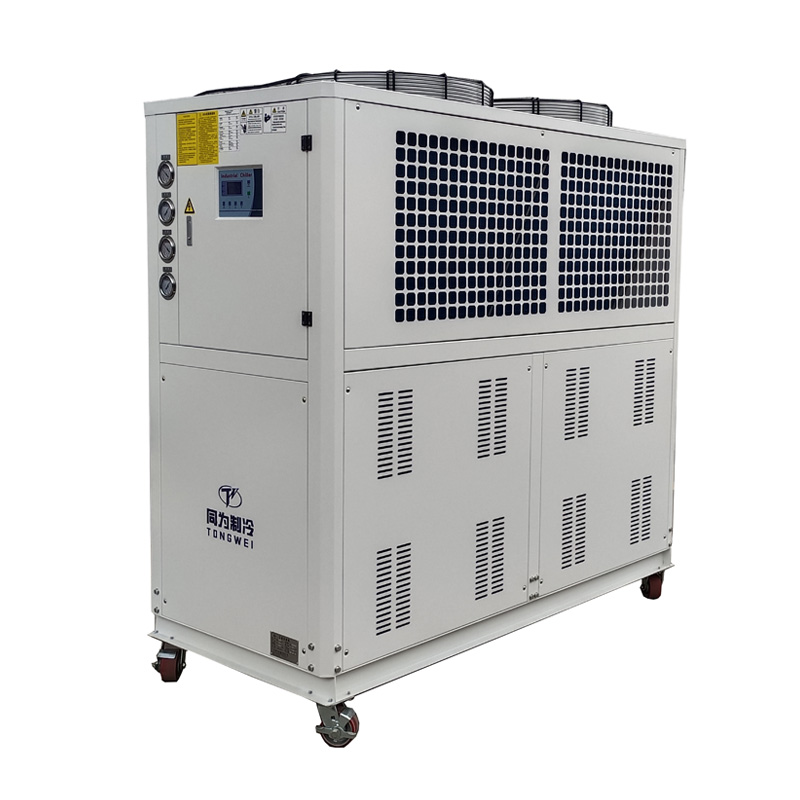

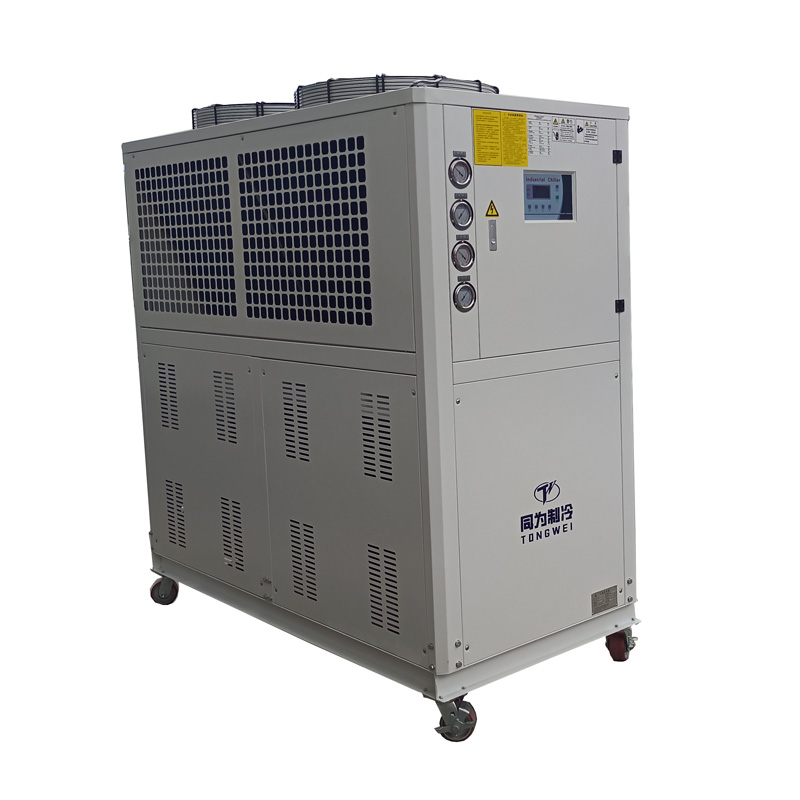

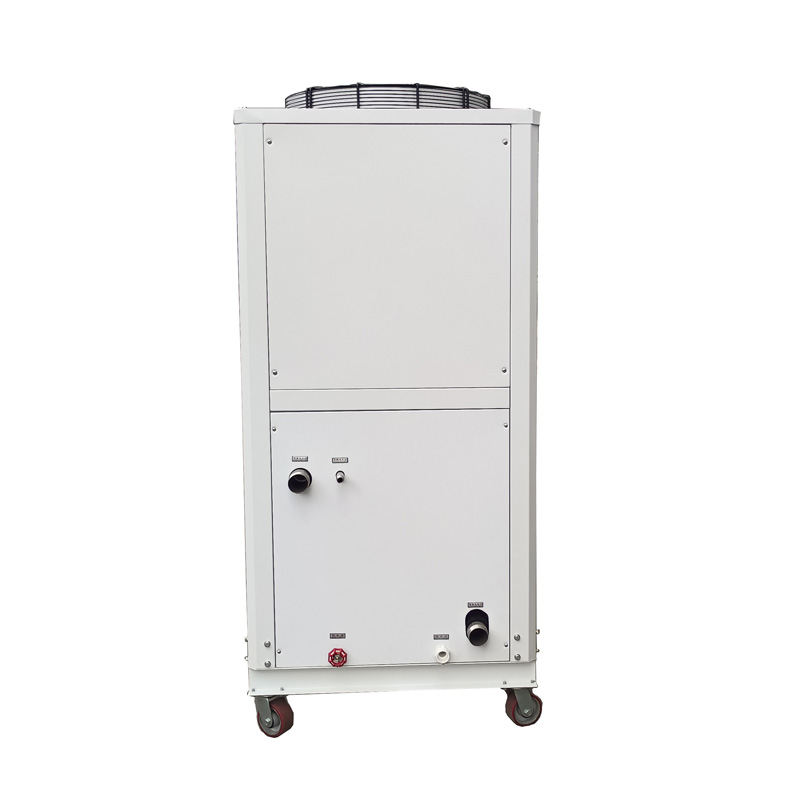

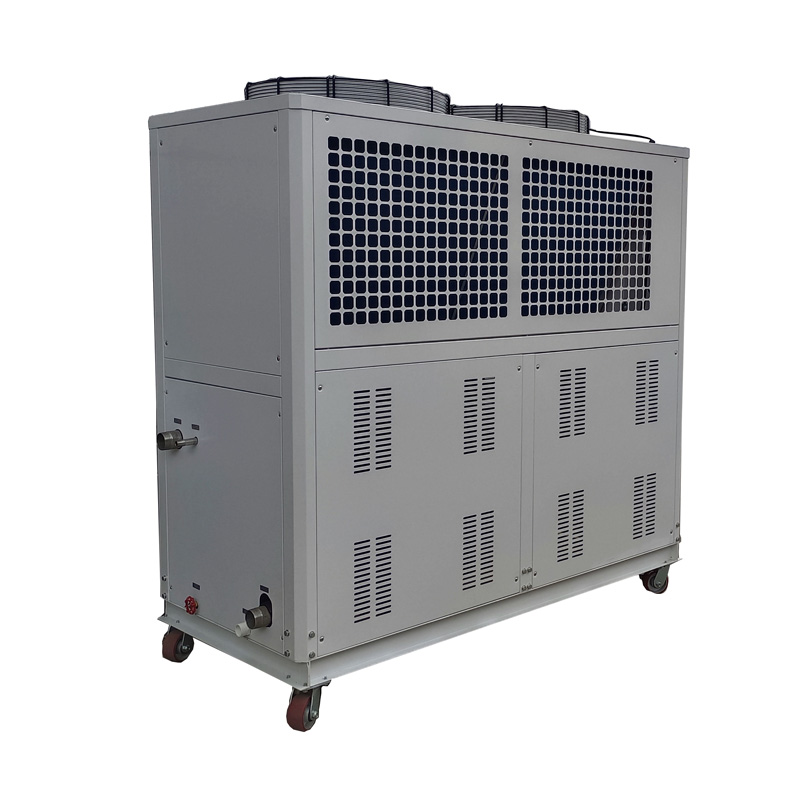

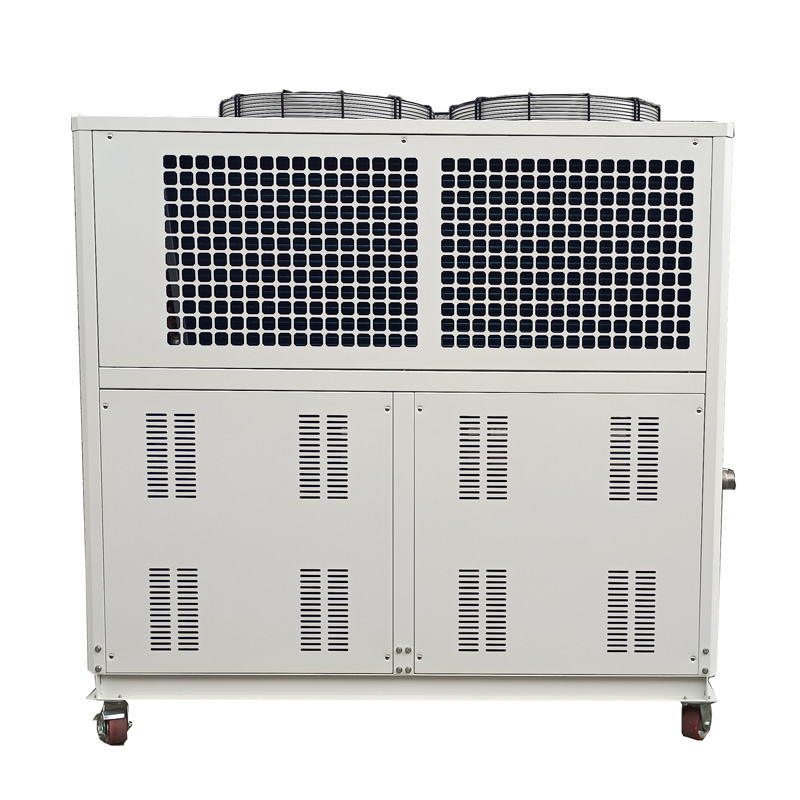

15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C
  • 15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C
  • 15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C
  • 15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C
  • 15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C
  • 15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C
  • 15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C

15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C

Имея более чем 15-летний опыт поставок и производства 15-тонных портативных гликолевых спиральных чиллеров с воздушным охлаждением -5C, компания Tongwei поставляет комплексное комплексное решение для всех холодильных чиллеров для температурного диапазона от -40 ℃ до 2 ℃, холодопроизводительностью от 1 кВт до 1000 кВт. Гликолевой охладитель широко используется на винодельческих, пивоваренных, ликеро-водочных заводах, в процессе охлаждения при ферментации. У нас есть строгий контроль качества и сильные возможности проектирования и производства. Мы с нетерпением ждем возможности стать вашим долгосрочным поставщиком низкотемпературных гликолевых охладителей в Китае.

Модель чиллера: TW-20AL
Холодопроизводительность: 29,5 кВт (25370 ккал/ч) при -5 ℃ / 26,4 кВт (22704 ккал/ч) при -10 ℃ / 16,9 кВт (14534 ккал/ч) при -20 ℃ / 9,5 кВт (8170 ккал/ч) при -30 ℃
Хладагент: Экологически чистый R404a
Источник питания: 380 В/50 Гц/3 Ф (стандарт)/208-480 В/60 Гц/3 Ф (по индивидуальному заказу)
Марка компрессора: Спиральный компрессор Panasonic
Тип испарителя: Пластинчатый тип из нержавеющей стали (стандартный) / кожух и трубка по индивидуальному заказу)

Отправить запрос

Описание продукта


Портативный гликолевый спиральный охладитель с воздушным охлаждением, 15 тонн/20 л.с. -5C

Tongwei является ведущим китайским производителем и поставщиком 15-тонного портативного гликолевого спирального охладителя с воздушным охлаждением -5C. Гликолевой охладитель, также называемый низкотемпературным охладителем или гликолевой холодильной системой, представляет собой промышленный технологический охладитель, в котором в качестве хладагента используется смесь воды и гликоля, что позволяет ему эффективно передавать тепло и поддерживать контроль температуры в различных видах промышленного применения, особенно в применения, связанные с охлаждающими жидкостями или оборудованием. Гликоль рекомендуется использовать для всех чиллеров, когда рабочая температура ниже 41°F (5°C). Наш обширный опыт работы с низкотемпературными чиллерами позволяет найти надежные инженерные решения для любых технологических потребностей.


Портативный гликолевый спиральный охладитель мощностью 20 л.с. с воздушным охлаждением, модель TW-20AL, включает в себя два многоступенчатых герметичных спиральных компрессора мощностью 10 л.с., использующих хладагент R404a. Хладагент представляет собой неразрушающий озоновый газ и считается экологически чистым.


Tongwei является профессиональным производителем и поставщиком низкотемпературных холодильных машин в Китае с 15-летним опытом работы в сфере холодильного оборудования. Мы гарантируем производство промышленных холодильных систем высочайшего качества с потрясающими характеристиками и супергарантийными предложениями.


У нас есть изобретательность и инженерные решения, позволяющие удовлетворить даже самые сложные потребности в низкотемпературных охладителях.


15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C Технические характеристики МОДЕЛЬ: TW-20AL

Модель

ТВ-20АЛ

номинальная холодопроизводительность

КВт

-5℃

29.5

-10℃

26.4

-20℃

16.9

Диапазон температур охлажденной воды

-30~10

Макс. потребляемая мощность

кВт

18.8

Полная нагрузка

Усилитель

46

источник питания



3Ф-380В-50Гц (Стандарт)

3Ф-220-480В-60Гц(индивидуально)

хладагент

тип



Р404а

контроль



Внешний сбалансированный термостатический расширительный клапан

компрессор

тип



герметичный спиральный тип

власть

кВт

7,5*2

конденсатор

тип



Эффективный медный рукав с алюминиевым оребрением + малошумный вентилятор с внешним ротором

объем воздуха

м3/ч

2000

двигатель вентилятора

кВт

0,85*2

испаритель

тип



Испаритель пластинчатого типа из нержавеющей стали(Стандарт)

Кожухотрубный испаритель(индивидуально)

Расход охлажденной воды (м3/ч)

-5℃

5.7

-10℃

4.5

-20℃

 2,85

Inlet and Outlet Pipe

Дюйм

2

Помпа

власть

кВт

                           2.2

Макс.давление

Бар

                           18

Устройства безопасности

Защита компрессора от перегрева, защита от перегрузки по току, защита от высокого и низкого давления, защита от перегрева, защита от трафика, защита от последовательности фаз/защита от обрыва фазы, защита от низкого уровня, защита от замерзания

измерение

мм

2020*950*1845

масса

кг

835


Особенности и преимущества 15-тонного портативного гликолевого спирального чиллера с воздушным охлаждением -5C

  ▪ Микропроцессорный контроллер с поддержкой протокола связи RS-485 доступен по запросу.

  ▪ Чиллер оснащен индикатором низкого уровня жидкости в резервуаре, который включается, когда уровень жидкости в резервуаре падает ниже нормального значения.

  ▪ Высококачественная паяная пластина/корпус и трубка в качестве теплообменника.

  ▪ Перепускные клапаны на входе и выходе воды оборудованы для регулировки давления воды по мере необходимости.

  ▪ Смотровое стекло резервуара для воды позволяет сразу контролировать уровень и качество воды.

  ▪ Спиральный компрессор Panasonic/Danfoss с экологически чистым хладагентом R404a.

  ▪ Простая и легкая установка, низкие затраты на техническое обслуживание.

 ▪Чиллер оснащен следующими средствами защиты: защита от перегрузки, сигнализация обратной фазы, сигнализация высокого/низкого давления, расход воды, индикатор уровня воды, защита от замерзания.


Каковы основные компоненты 15-тонного портативного гликолевого спирального чиллера с воздушным охлаждением -5C?

3.1 Компрессор

Компрессор является ключевым двигателем низкотемпературного чиллера, поскольку он создает изменения давления для перемешивания хладагента.

Для низкотемпературного холодильного агрегата мощностью 20 л.с., который оснащен двумя компрессорами марки Panasonic / Danfoss по 20 л.с., использующими хладагент R404a, компрессор этой марки отличается высокой эффективностью охлаждения, низким уровнем шума, энергосбережением, защитой окружающей среды, долговечностью, безопасностью и стабильностью.

Панасоник Компрессор


3.2 Испаритель

Испаритель является важнейшим компонентом системы гликолевого охладителя, поскольку он отвечает за отвод тепла от охлаждаемой жидкости и расположен между компрессором и расширительным клапаном. Существует три типа испарителей:змеевик в испарителе резервуара для воды, кожухотрубный испаритель, пластинчатый испаритель из нержавеющей стали 304SS.



Змеевик в испарителе резервуара для воды SS


Пластинчатый тип SS+ Испаритель резервуара для воды


Кожухотрубный испаритель


3.3 Водяной насос

Водяной насос предназначен для увеличения давления и расхода охлажденной воды в закрытом пространстве. Давление водяного насоса для чиллера составляет около 2 бар, но если вам нужно более высокое давление воды, пожалуйста, сообщите нам при запросе. Для Например, когда вы используете чиллеры для охлаждения машины для выдувания бутылок, давление воды для водяного насоса должно составлять около 4 бар.



Помпа


Водяной насос высокого давления


3.4 Конденсатор

Конденсатор низкотемпературного чиллера оснащен эффективными ребрами с поперечным швом и медными трубками с внутренней резьбой, обеспечивающими высокую эффективность теплообмена и хорошую стабильность. Его функция заключается в охлаждении пара хладагента, выходящего из компрессора, в жидкость или газожидкостную смесь.



Алюминиевый ребро+вентилятор Конденсатор

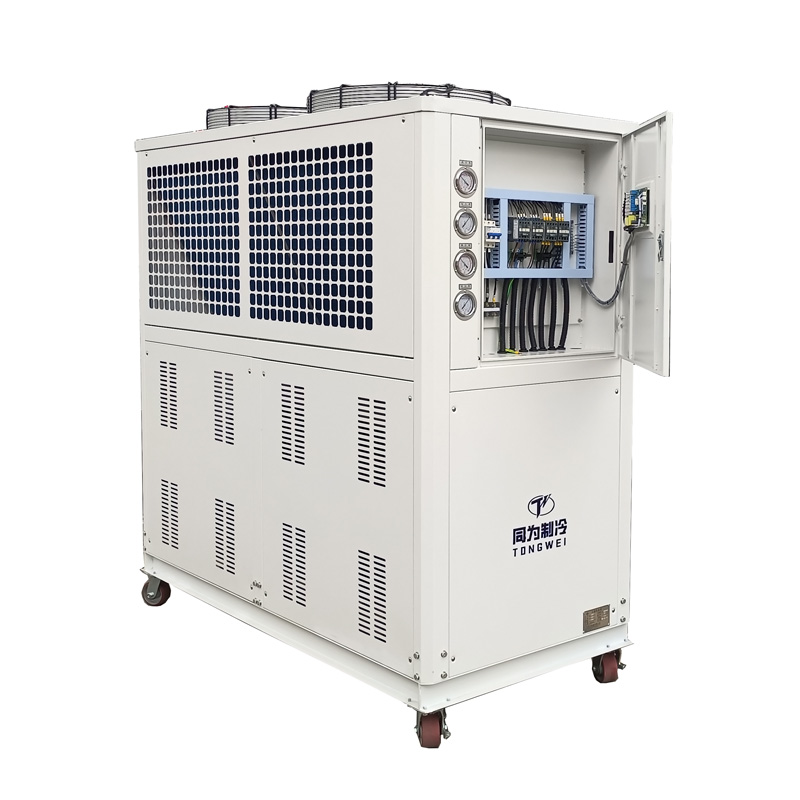

3.5 Панель контроллера

В чиллерах Tongwei используется прецизионный цифровой контроллер температуры с портом связи RS485, который позволяет осуществлять удаленный мониторинг и управление. Простое управление, низкий уровень отказов, высокий коэффициент безопасности, простота установки.

Панель контроллера


Запасная часть для низкотемпературного гликолевого чиллера


В чем разница между низкотемпературными чиллерами с воздушным и водяным охлаждением?

Существует два типа низкотемпературных чиллеров: одиннизкотемпературный чиллер с воздушным охлаждением, другойнизкотемпературный чиллер с водяным охлаждением ;Низкотемпературные чиллеры с воздушным охлаждениемиспользуйте окружающий воздух для отвода тепла от процессов пивоварения. Они энергоэффективны, экономят место и требуют меньше обслуживания, что помогает экономить деньги.


Низкотемпературные чиллеры с водяным охлаждениемиспользуйте воду из внешней водяной градирни для отвода тепла от процессов пивоварения. Эти системы имеют более длительный срок службы, относительно тихие и более стабильные характеристики охлаждения, чем холодильные машины для пивоваренных заводов с воздушным охлаждением.

Низкотемпературный чиллер с воздушным охлаждением 


Низкотемпературный чиллер с водяным охлаждением


Установка низкотемпературного чиллера с воздушным охлаждением


Установка низкотемпературного чиллера с воздушным охлаждением


Что выбрать: низкотемпературный чиллер с воздушным или водяным охлаждением? Свяжитесь с нами, чтобы помочь определить лучшее решение для вас.


В чем разница между низкотемпературным спиральным чиллером и низкотемпературным винтовым чиллером?

Низкотемпературный спиральный охладитель                              Низкотемпературный винтовой охладитель

▪ 1 л.с.-60 л.с.                                                               Свыше 60 л.с.

▪ Спиральный компрессор Danfoss/Panasonic                          Винтовой компрессор Hanbell/Bitzer

▪ Встроен с резервуаром для воды и водяным насосом                           Без резервуара для воды и водяного насоса


Спиральный охладитель гликоля с воздушным охлаждением   


Винтовой гликолевый чиллер с воздушным охлаждением


Почему гликоль используется для охлаждения?

Наиболее часто используемой охлаждающей жидкостью в холодильных машинах является вода или смесь воды и гликоля. Охлаждающие жидкости на основе гликоля состоят либо из этиленгликоля, либо из пропиленгликоля. Основным преимуществом гликолевых охлаждающих жидкостей являются их антифризные свойства. Чистая вода замерзает при 0 градусах Цельсия, а 30% этиленгликоль замерзает при -14 градусах Цельсия. Низкая температура замерзания гликолевых смесей делает их идеальными для охлаждения предметов, температура которых ниже точки замерзания воды. Хотя гликоль имеет меньшую теплоемкость, чем вода (каждый килограмм гликоля легче нагреть, чем один килограмм воды), большая разница температур позволяет гликолевой смеси рассеивать тепло быстрее, чем чистая вода. Смеси гликоля больше подходят для применений, где охладитель должен быстро рассеивать большое количество тепла. Помимо обеспечения отличных параметров теплопередачи, гликоль препятствует росту водорослей в теплообменном оборудовании.


Сравнение этиленгликоля и пропиленгликоляСвойства

 Свойство

 Этиленгликоль

 Пропиленгликоль

 Депрессия точки замерзания

 Более эффективно

 Менее эффективны

 Эффективность/производительность теплопередачи

 Лучше

 Меньше

 Вязкость

 Ниже

 Выше

 Воспламеняемость

  Низкий

 Низкий

 Химическая потребность в кислороде

 Низкий

 Выше

 Биоразложение

 Деградация в течение 10-30 дней

 Для разложения требуется более 20-30 дней.

 Канцерогенный

 Нет

 Нет

 Токсичный

 Высокий уровень остроты при пероральном приеме поражает почки.

 Нижний уровень острого

 Раздражает кожу

 Низкий

 Низкий


Этиленгликоль и пропиленгликоль



Как работает 15-тонный портативный гликолевый спиральный чиллер с воздушным охлаждением -5C?

Гликолевой охладитель состоит из холодильного компонента и трубок, содержащих водно-гликолевую смесь в качестве хладагента. Охлажденная жидкость из холодильной установки направляется через трубопровод, связанный с теплообменником, окружающим нагреваемый процесс. После поглощения тепла от сопутствующего процесса горячий хладагент возвращается в холодильную установку для охлаждения, после чего процесс повторяется.


Гликолевой чиллер состоит из компрессора, испарителя, конденсатора, дроссельного элемента и электрической системы управления. Давайте посмотрим, каков принцип работы гликолевого чиллера:


 Принцип работы гликолевого чиллера



Соотношение воды и гликоля для использования

Важно использовать правильное соотношение смеси гликоля и воды в системе охлаждения. Это зависит от самой низкой температуры, которая вам нужна во время работы, поскольку недостаточное количество гликоля может привести к замерзанию системы, возможному разрыву труб и даже разрушению испарителя чиллера. гликолевом охладителе, в то время как слишком большое количество гликоля в охладительной системе приведет к неэффективности системы.


Но каково наилучшее соотношение смесей гликоля и воды? Пожалуйста, смотрите ниже соотношение гликоля в смесях гликоля и воды для гликолевого чиллера в вашем процессе охлаждения:

гликоль

Вода

Температура воды

16%

84%

0℃

24%

76%

-5℃

32%

68%

-10℃

40%

60%

-15℃

45%

55%

-20℃

50%

50%

-25℃

55%

45%

-30℃


Для каких применений можно использовать низкотемпературный гликолевый охладитель?

Гликолевой охладитель — это особый вид системы охлаждения, который используется для охлаждения различных жидкостей и других промышленных применений.


Используя гликолевый охладитель, можно достичь необходимой вам низкой температуры для промышленного использования.

Гликолевые чиллеры чаще всего используются в следующих отраслях:


10.1 Пивоварни

На пивоваренных заводах гликолевый охладитель используется для охлаждения сусла, контроля ферментации, емкостей аварийного охлаждения, расфасовки и хранения продукции.

Гликолевой охладитель для пивоваренных заводов


10.2 Винодельни

Гликолевые охладители широко используются в процессах ферментации, стабилизации холода и охлаждении помещений.

Гликолевой охладитель для винодельческих предприятий


10.3 Сидровые мельницы

Для контроля ферментации необходим критический контроль температуры воды. Гликолевой охладитель может обеспечить холодное охлаждение сока и молока, а также холодное хранение конечного продукта.

 Гликолевой охладитель для заводов по производству сидра


10.4 Ликеро-водочные заводы

Во время процесса ферментации гликолевый охладитель будет обеспечивать постоянную циркуляцию охлаждающей жидкости между дистилляционными емкостями и перегонными кубами для целей отвода тепла.



Гликолевой охладитель для ликеро-водочных заводов


10.5 Пищевая промышленность.

Гликолевые охладители могут подавать низкотемпературную охлаждающую жидкость, чтобы гарантировать безопасность и стабильное качество замороженных продуктов. Пищевые предприятия нуждаются в низкотемпературном охлаждении изо дня в день.

Гликолевой охладитель для пищевой промышленности


10.6 Молочный продукт

Правильно спроектированный охладитель молочного гликоля может очень быстро охладить молоко, помогая контролировать температуру молока (и рост бактерий) при его транспортировке из доильного зала в изолированный резервуар.

Гликолевой охладитель для молочных продуктов


Нужен ли вам гликолевый охладитель для применения, не упомянутого здесь? Свяжитесь с нами, и мы подберем доступное решение, точно соответствующее вашим требованиям.


11.Как мне выбрать подходящий низкотемпературный охладитель для вашего применения?

При выборе чиллера для вашего применения необходимо учитывать четыре важные характеристики чиллера: холодопроизводительность чиллера, напряжение, необходимое для работы, мощность соответствующего насоса и расход (свяжитесь с нами для индивидуального выбора), хладагент и испаритель. тип.


11.1 Гликолевой охладитель с воздушным охлаждением или гликолевый охладитель с водяным охлаждением

Существует два типа гликолевых чиллеров: один с воздушным охлаждением, другой с водяным охлаждением.


Спиральные чиллеры с гликолевым охлаждением и воздушным охлаждениемиспользуйте алюминиевые ребра + вентилятор в качестве конденсаторов, похожих на «радиаторы» в автомобиле. Они используют вентилятор, чтобы нагнетать воздух через змеевик хладагента. Если конденсаторы с воздушным охлаждением не предназначены специально для суровых условий окружающей среды, они должны эффективно работать при температуре окружающей среды 45 ℃ или ниже.


Чиллер со спиральным гликолем с водяным охлаждениемиспользуйте кожухотрубные конденсаторы. Тепло поступает в воду конденсатора из паров хладагента. Теплая вода из конденсатора затем перекачивается в водяную градирню, где тепло процесса в конечном итоге выбрасывается в атмосферу.


11.2Расчет правильной холодопроизводительности для чиллера

Один из наиболее часто задаваемых вопросов о том, как узнать холодопроизводительность чиллеров.  Мы используем кВт, тонну, бут/ч, ккал/ч, чтобы выбрать холодопроизводительность чиллера:1 кВт=860 ккал/ч;  1 ТОННА=3,517 КВт;  1 кВт=3412 БТЕ/ч;


Также существует формула для расчета холодопроизводительности чиллера:

Холодопроизводительность (кВт) = Расход (м3/ч) * Изменение температуры (T1-T2)/0,86

Тепловая нагрузка = C(удельная теплоемкость)* M(выходная мощность в час)*Изменение температуры (T1-T2)

Увеличение мощности чиллера на 20 %. Идеальный размер в кВт = кВт x 1,2.

Примечание: T1: Температура поступающей воды (℃)      T2: Требуемая температура охлажденной воды (℃)



Например, какой размер чиллера необходим для охлаждения 10 м³ воды с 35°C до 15°C за 1 час?

Перепад температур = 35℃-15℃=20℃

Расход воды = 10 м³/час

Холодопроизводительность в кВт = 10 x 20 ÷ 0,86 = 232 кВт

Увеличенный размер чиллера = 232 x 1,2 = 278,4 кВт.

Требуется холодильная мощность 278,4 кВт для чиллера.


11.3 Мощность

В разных странах и регионах действуют разные стандарты промышленного электричества, общие источники питания208–230 В, 380–420 В, 440–480 В, 50 Гц или 60 Гц, 3фаз.

Например, на Филиппинах источник питания составляет 220 В, 60 Гц, 3 фазы, 380 В, 60 Гц, 3 фазы, 460 В, 60 Гц, 3 фазы;

в Сингапуре и Малайзии напряжение питания составляет 415 В, 50 Гц, 3 фазы;

в Мексике напряжение питания 220 В, 60 Гц, 3 фазы;

В США источник питания составляет 208 В, 60 Гц, 3 фазы; 575 В, 60 Гц, 3 фазы; 480 В, 60 Гц, 3 фазы и так далее.


11.4 Водяной насос

Когда вы определитесь с мощностью/тоннажем чиллера, мы порекомендуем вам подходящий насос мощностью в кВт, стандартный водяной насос которого составляет около 2 бар. Если вам нужно более высокое давление воды, пожалуйста, свяжитесь с нами при запросе.


11.5 Хладагент

R22, R410A, R407C, R404A, R134A являются дополнительными вариантами.

R22: хороший охлаждающий эффект, но R22 считается мощным парниковым газом, поэтому запрещен в большинстве стран.

R410A: экологически чистый R-410A заменил R-22 в качестве предпочтительного хладагента для использования в бытовых и коммерческих кондиционерах в Японии, Европе и США. R-410A работает при более высоких давлениях, чем другие хладагенты.

R407C: хорошая замена R22, хороший охлаждающий эффект.

R404A: подходит для применений, требующих низких температур (ниже -10°C).

R134A: негорючий газ, используемый в основном в качестве «высокотемпературного» хладагента, подходящий для чиллеров с воздушным охлаждением, работающих при высокой температуре окружающей среды выше 50 ℃.


11.6 Выбор испарителя

Чиллеры обычно имеют два типа испарителей: одинзмеевик в испарителе резервуара для воды, другойкожухотрубный испаритель.

Змеевик и резервуар-испаритель со встроенным резервуаром для хранения воды для более удобного использования, поэтому нет необходимости в дополнительных буферных резервуарах. Это также наш стандартный испаритель для чиллера. Если у вас нет буферного резервуара, мы просто используем этот испаритель для вашего чиллера.

Испаритель кожухотрубного типа, для подключения которого требуется дополнительный буферный резервуар для воды.


12. Способ доставки низкотемпературного чиллера

Как профессиональный поставщик и экспортер низкотемпературных гликолевых чиллеров, у нас есть собственный экспедитор, который организует доставку. Наша холодильная машина имеет фанерную упаковку, которая предотвращает повреждения во время транспортировки и соответствует экспортным стандартам. Есть три способа доставки вашей холодильной установки:


1. Доставка по воздуху: поскольку чиллер оснащен компрессором, водяным насосом и вентиляторами, сжатый хладагент и масло внутри компрессора являются опасными предметами с возможностью взрыва, поэтому перед транспортировкой необходимо выпустить сжатый хладагент. (Это означает, что при выборе этого способа доставки используется водяной охладитель без хладагента. После того, как машина прибудет в пункт назначения, вам необходимо будет добавить хладагент местными специалистами. Авиакомпания также просит нас предоставить множество документов, подтверждающих, что охладитель не является опасным продуктом. Стоимость перевозки по воздуху очень высока и может превышать стоимость холодильной машины, поэтому доставка по воздуху не является рекомендуемым нашим клиентам видом транспорта.


2. Доставка по морю: время транспортировки дольше, чем по воздуху, но стоимость перевозки дешевая, и нет необходимости добавлять хладагент после прибытия оборудования в пункт назначения. Этот способ доставки является наиболее подходящим для вас способом транспортировки. Для доставки в ваш местный порт.


3. Если у вас есть собственный транспортный контейнер у другого поставщика в Китае, мы можем помочь вам доставить холодильную машину вашему поставщику в любой город Китая.


Почему вам следует выбрать Tongwei в качестве поставщика 15-тонного портативного гликолевого спирального чиллера с воздушным охлаждением -5C?

▪ Опыт, которому можно доверять

Мы занимаемся проектированием и производством водоохладителей более 15 лет. От чиллеров с воздушным охлаждением до чиллеров с водяным охлаждением и всего, что между ними, мы создали чиллеры практически для каждой отрасли и любого применения.


▪ Быстрая цитата

Получите ценовое предложение для вашего проекта сегодня! Обычно мы предоставляем индивидуальное предложение в течение 2 часов.


▪ Круглосуточная служба поддержки клиентов.

Поверьте, что мы всегда будем рядом с вами. Если у вас есть вопрос или вам нужна цитата, всегда кто-то отвечает на телефонные звонки 24 часа в сутки.


▪ Прочная и надежная машина

Наша продукция изготавливается из высококачественных материалов, и мы предлагаем конкурентоспособную гарантию на все промышленные холодильные машины.



Горячие Теги: 15-тонный портативный гликолевый спиральный охладитель с воздушным охлаждением -5C, Китай, Производители, Поставщики, Фабрика, Оптовая торговля, Купить, Сделано в Китае, Дешево, Скидка, CE, Качество
